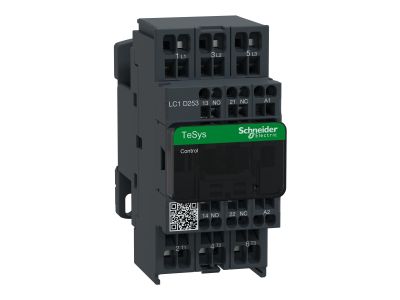

Stycznik mocy TeSys D 25A 3P 11KW 230V AC 1NO 1NC AC-3 zaciski sprężynowe | LC1D253P7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D LC1D253P7 firmy Schneider Electricder Electric to trójbiegunowy stycznik o prądzie znamionowym 25 A i mocy 11 kW w kategorii AC-3. Przeznaczony do sterowania silnikami, rozruszników oraz przełączników gwiazda-trójkąt. Wyposażony w jeden zestyk pomocniczy NO i jeden NC, umożliwia realizację dodatkowej sygnalizacji lub samopodtrzymania. Szybki montaż zapewniają zaciski sprężynowe – bezręczne połączenie przewodów eliminuje konieczność dokręcania.

• Prąd znamionowy 25 A AC-3: Bezpieczne załączanie i wyłączanie obciążeń silnikowych o mocy do 11 kW bez ryzyka przegrzania styków.
• Zaciski sprężynowe: Redukcja czasu instalacji – wystarczy wsunąć odizolowany przewód, aby uzyskać pewny styk bez użycia narzędzi.
• Styki pomocnicze 1NO + 1NC zintegrowane: Dodatkowa para styków do realizacji obwodów sterowania, sygnalizacji lub samopodtrzymania stycznika.
• Cewka 230 V AC 50/60 Hz: Uniwersalne napięcie sterowania dostępne w typowych instalacjach przemysłowych i budynkowych.
• Kategoria AC-3: Gwarancja trwałości łączeniowej przy rozruchu silników klatkowych – prąd rozruchowy do 8…10-krotności prądu znamionowego.

Zgodność z Normami

Stycznik TeSys D LC1D253P7 spełnia wymagania odpowiednich norm europejskich (IEC/EN) oraz posiada certyfikat CE. Produkt przeznaczony do montażu w rozdzielnicach i szafach sterowniczych zgodnie z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Uniwersalna konstrukcja umożliwia zastosowanie stycznika w wielu układach sterowania i automatyki przemysłowej.

• Bezpośrednie załączanie i wyłączanie silników trójfazowych o mocy do 11 kW (AC-3).
• Budowa rozruszników liniowych, nawrotnych oraz przełączników gwiazda-trójkąt.
• Sterowanie odbiornikami rezystancyjnymi (grzałki, piece) w kategorii AC-1.
• Współpraca z przekaźnikami termicznymi serii TeSys D w celu realizacji zabezpieczeń przeciążeniowych silników.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 (35 mm) lub przykręca do podłoża. Zaciski sprężynowe nie wymagają dokręcania – przewód należy wsunąć po uprzednim zdjęciu izolacji na odpowiednią długość. Przekrój przewodów dobierać zgodnie z prądem znamionowym i warunkami pracy. Wszelkie szczegóły dotyczące momentów dokręcania (jeśli dotyczy śrub montażowych) oraz przekrojów znajdują się w dokumentacji producenta.

FAQ

• Czy stycznik LC1D253P7 jest wyposażony w podświetlenie? Nie. Stycznik nie zawiera wbudowanego podświetlenia. W razie potrzeby sygnalizacji stanu zaleca się zastosowanie oddzielnych lampek lub modułów świetlnych.
• Jaki jest stopień ochrony stycznika? Stycznik przeznaczony jest do montażu wewnątrz rozdzielnicy lub szafy sterowniczej. Standardowo dla takiej aparatury przyjmuje się stopień ochrony IP20 (osłonięte zaciski). Dokładne informacje znajdują się w karcie katalogowej produktu.
• Do jakiej kategorii pracy należy stycznik? Stycznik posiada kategorię AC-3, co oznacza zdolność do łączenia silników klatkowych podczas rozruchu i pracy. Styki główne są przystosowane do prądów rozruchowych w tej kategorii. Można go również stosować w kategorii AC-1 dla obciążeń rezystancyjnych, przy odpowiednim przewymiarowaniu.
