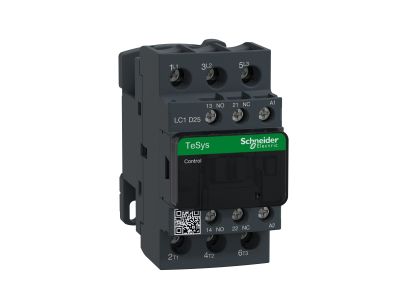

Stycznik mocy TeSys D 25A 3P 11KW 230V AC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D25P5 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D25P5 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 25 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami klatkowymi o mocy do 11 kW przy napięciu 400 V AC. Wyposażony w cewkę zasilaną napięciem 230 V AC o częstotliwości 50 Hz, stycznik zapewnia pewne i stabilne przełączanie obwodów siłowych.

• Konfiguracja styków: Urządzenie posiada 3 główne styki zwierne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia łatwą budowę układów podtrzymania oraz sygnalizacji stanu pracy.
• Zaciski skrzynkowe: Zastosowanie solidnych zacisków skrzynkowych gwarantuje trwałe i bezpieczne połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Trwałość mechaniczna i elektryczna: Seria TeSys D słynie z wysokiej odporności na cykle łączeniowe, co przekłada się na długą żywotność urządzenia nawet przy intensywnej eksploatacji.
• Kompaktowa budowa: Szerokość wynosząca zaledwie 45 mm pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.

Zgodność z Normami

Stycznik LC1D25P5 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w środowisku profesjonalnym. Urządzenie spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, styczników i rozruszników silnikowych. Posiada certyfikację CE, UL oraz CSA, co pozwala na jego stosowanie w projektach realizowanych na rynkach globalnych. Dodatkowo, produkt jest zgodny z dyrektywą RoHS, co świadczy o dbałości o środowisko naturalne poprzez ograniczenie substancji niebezpiecznych.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom technicznym, stycznik TeSys D 25A znajduje szerokie zastosowanie w wielu gałęziach przemysłu i automatyki budynkowej:

• Sterowanie silnikami: Idealny do bezpośredniego rozruchu silników indukcyjnych o mocy do 11 kW.
• Układy wentylacji i klimatyzacji (HVAC): Zarządzanie pracą wentylatorów, sprężarek oraz pomp.
• Systemy transportowe: Sterowanie napędami przenośników taśmowych i wind towarowych.
• Oświetlenie i ogrzewanie: Załączanie obwodów oświetleniowych o dużym poborze prądu oraz rezystancyjnych elementów grzejnych (kategoria AC-1).

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia bezawaryjnej pracy stycznika. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania zacisków skrzynkowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie zabezpieczeń przeciwzwarciowych i przeciążeniowych (np. wyłączników silnikowych serii TeSys GV2) w celu pełnej ochrony napędu.

FAQ

1. Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze?
Tak, seria TeSys D jest modułowa. Można zamontować dodatkowe bloki styków pomocniczych montowane od czoła (LADN) lub z boku, co pozwala na rozbudowę logiki sterowania.

2. Jakie jest napięcie sterowania cewki w modelu LC1D25P5?
Ten konkretny model posiada cewkę przystosowaną do napięcia 230 V AC o częstotliwości 50 Hz.

3. Czy stycznik posiada wbudowaną blokadę mechaniczną?
Standardowo stycznik nie posiada blokady mechanicznej, jednak w przypadku budowy układów nawrotnych (lewo/prawo) można dokupić dedykowany moduł blokady mechanicznej LAD9.

4. Jaki jest maksymalny prąd dla obciążeń rezystancyjnych (AC-1)?
Dla kategorii AC-1 (obciążenia nieindukcyjne lub lekko indukcyjne), prąd znamionowy tego stycznika wynosi zazwyczaj do 40 A, zależnie od temperatury otoczenia i przekroju przewodów.
