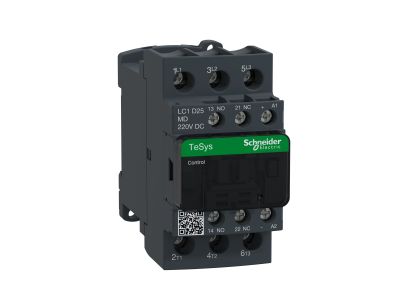

Stycznik mocy TeSys D 25A 3P 11KW 220V DC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D25MD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D25MD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 25 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 11 kW przy napięciu 400 V. Wyposażenie w cewkę zasilaną napięciem stałym 220 V DC zapewnia stabilną pracę i kompatybilność z systemami sterowania prądu stałego, eliminując ryzyko przydźwięków sieciowych.

• Konfiguracja styków: Urządzenie posiada 3 styki główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy.
• Zaciski skrzynkowe: Zastosowanie solidnych zacisków skrzynkowych gwarantuje pewne trzymanie przewodów i minimalizuje rezystancję przejścia, co jest kluczowe przy długotrwałym obciążeniu.
• Trwałość mechaniczna: Seria TeSys D słynie z wysokiej wytrzymałości, co przekłada się na miliony cykli łączeniowych bez konieczności częstej konserwacji.
• Integracja: Pełna kompatybilność z akcesoriami Schneider Electric pozwala na szybką rozbudowę o bloki styków pomocniczych, moduły opóźniające czy blokady mechaniczne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach na całym świecie. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, sterowników silnikowych i rozruszników. Posiada certyfikację UL oraz CSA, co potwierdza jego wysoką jakość wykonania. Stopień ochrony IP20 zabezpiecza przed bezpośrednim dotykiem części pod napięciem, zwiększając bezpieczeństwo personelu technicznego podczas prac serwisowych.

Zastosowanie

Stycznik LC1D25MD jest niezwykle wszechstronny i znajduje zastosowanie w szerokim spektrum układów napędowych. Jest idealnym wyborem dla rozruszników liniowych (bezpośrednich), układów nawrotnych wymagających zmiany kierunku obrotów silnika oraz przełączników gwiazda-trójkąt, które redukują prąd rozruchowy. Może być również wykorzystywany w układach z autotransformatorami. Dzięki swojej niezawodności doskonale sprawdza się w systemach HVAC, liniach produkcyjnych, sterowaniu pompami oraz w zaawansowanych systemach automatyki budynkowej i przemysłowej, gdzie wymagana jest pełna integracja z systemami sterowania PLC.

Wskazówki Montażowe

Montaż stycznika TeSys D jest intuicyjny i szybki dzięki możliwości osadzenia na standardowej szynie DIN 35 mm lub bezpośredniego przykręcenia do płyty montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków skrzynkowych, aby zapobiec przegrzewaniu się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Należy zachować odpowiednie odstępy izolacyjne oraz zapewnić swobodną cyrkulację powietrza wewnątrz rozdzielnicy, szczególnie przy montażu kaskadowym wielu urządzeń obok siebie.

FAQ

• Czy cewka 220V DC wymaga dodatkowego modułu przeciwprzepięciowego? Styczniki TeSys D z cewkami DC często posiadają wbudowaną diodę tłumiącą, jednak zawsze warto zweryfikować potrzebę stosowania dodatkowego ogranicznika przepięć w zależności od czułości elektroniki sterującej.
• Czy mogę zamontować ten stycznik w dowolnej pozycji? Tak, konstrukcja stycznika pozwala na montaż w pionie oraz w poziomie (z dopuszczalnym odchyleniem), co ułatwia aranżację przestrzeni w szafie sterowniczej.
• Jakie przewody można podłączyć do zacisków skrzynkowych? Zaciski są przystosowane do przewodów sztywnych (drut) oraz giętkich (linka) o przekrojach dostosowanych do prądu 25 A, zapewniając trwałe i bezpieczne połączenie elektryczne.
