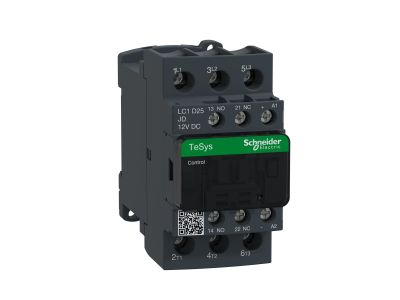

Stycznik mocy TeSys D 25A 3P 11KW 12V DC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D25JD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys Deca o numerze katalogowym LC1D25JD to zaawansowane rozwiązanie od Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się 3-biegunową konfiguracją (3NO) i jest dedykowane do sterowania silnikami elektrycznymi w kategorii użytkowania AC-3 oraz AC-3e. Prąd znamionowy łączeniowy wynosi 25 A przy napięciu do 690 V AC, co pozwala na efektywne zasilanie jednostek napędowych o mocy do 11 kW przy standardowym napięciu 400 V.

• Cewka 12V DC: Zastosowanie cewki na napięcie stałe 12V DC z wbudowanym modułem tłumiącym stany przejściowe gwarantuje stabilną pracę i ochronę czułych układów elektronicznych sterownika przed przepięciami.
• Styki pomocnicze: Urządzenie posiada zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty). Styk NC posiada certyfikat lustrzany (mirror contact), co jest kluczowe w systemach bezpieczeństwa.
• Wydajność: Stycznik przystosowany jest do pracy z częstotliwością do 3600 cykli na godzinę, co czyni go idealnym do procesów o wysokiej dynamice załączeń.
• Kompaktowa budowa: Szerokość zaledwie 45 mm pozwala na znaczną oszczędność miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został poddany rygorystycznym testom i spełnia międzynarodowe standardy bezpieczeństwa oraz jakości. Posiada certyfikaty IEC, UL, CSA, CCC, EAC oraz atesty morskie (Marine), co umożliwia jego stosowanie w projektach o zasięgu globalnym. Zgodność z normami gwarantuje, że stycznik zachowuje swoje parametry izolacyjne i wytrzymałość mechaniczną nawet w trudnych warunkach przemysłowych, przy temperaturze otoczenia sięgającej do 60°C.

Zastosowanie

Stycznik LC1D25JD znajduje szerokie zastosowanie w automatyce budynkowej i przemysłowej. Jest idealnym wyborem do sterowania pracą silników klatkowych, pomp, wentylatorów oraz przenośników taśmowych. Dzięki cewce DC o niskim napięciu, doskonale współpracuje z systemami sterowania opartymi na sterownikach PLC oraz układach zasilania awaryjnego i mobilnego, gdzie standardem jest napięcie 12V. Wysoka trwałość mechaniczna i elektryczna sprawia, że jest to komponent pierwszego wyboru w aplikacjach wymagających maksymalnej ciągłości ruchu.

Wskazówki Montażowe

Montaż urządzenia jest szybki i elastyczny – można go zainstalować na standardowej szynie DIN 35 mm lub przykręcić bezpośrednio do płyty montażowej za pomocą śrub. Połączenia elektryczne realizowane są poprzez solidne zaciski skrzynkowe (śrubowe), które zapewniają trwały docisk przewodów i minimalizują rezystancję zestyku. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby zapobiec przegrzewaniu się styków. Kompaktowa obudowa ułatwia prowadzenie oprzewodowania nawet w gęsto upakowanych rozdzielnicach.

FAQ

• Czy stycznik posiada zabezpieczenie przeciwprzepięciowe dla cewki? Tak, model ten jest wyposażony w fabryczny moduł tłumiący stany przejściowe, co eliminuje konieczność stosowania zewnętrznych ograniczników przy cewce.
• Jaka jest maksymalna moc silnika, którą może sterować ten model? Przy napięciu 400V AC w kategorii AC-3, stycznik może bezpiecznie sterować silnikiem o mocy znamionowej do 11 kW.
• Czy styki pomocnicze można rozbudować? Tak, seria TeSys Deca pozwala na montaż dodatkowych bloków styków pomocniczych montowanych od czoła lub z boku urządzenia.
