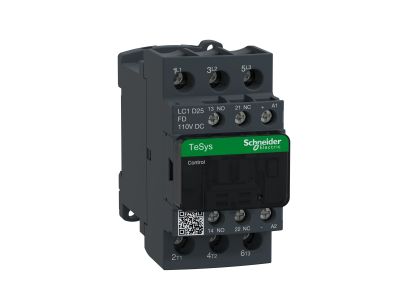

Stycznik mocy TeSys D 25A 3P 11KW 110V DC 1NO 1NC AC-3 zaciski skrzynkowe | LC1D25FD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D25FD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 25 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 11 kW przy napięciu 400 V AC. Wyposażenie w cewkę zasilaną napięciem stałym 110 V DC zapewnia stabilną pracę układu sterowania i minimalizuje ryzyko zakłóceń elektromagnetycznych.

• Konfiguracja styków: Urządzenie posiada 3 bieguny główne oraz wbudowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia łatwą integrację z systemami sygnalizacji i blokad elektrycznych.
• Zaciski skrzynkowe: Zastosowanie solidnych zacisków skrzynkowych gwarantuje pewne trzymanie przewodów o różnych przekrojach, minimalizując rezystancję przejścia i zapobiegając przegrzewaniu się punktów styku.
• Trwałość mechaniczna: Seria TeSys D słynie z wysokiej wytrzymałości, co przekłada się na miliony cykli łączeniowych bez konieczności częstej konserwacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w środowisku przemysłowym. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącą aparatury niskonapięciowej, w szczególności styczników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co pozwala na jego stosowanie w maszynach eksportowanych na rynki globalne. Stopień ochrony zacisków IP20 zapewnia bezpieczeństwo przed przypadkowym dotykiem części pod napięciem.

Zastosowanie

Stycznik LC1D25FD jest niezwykle wszechstronny i znajduje zastosowanie w szerokim spektrum układów napędowych. Jest idealnym wyborem dla:

• Rozruszników liniowych (bezpośrednich) do silników klatkowych.
• Układów nawrotnych, wymagających zmiany kierunku obrotów silnika.
• Przełączników gwiazda-trójkąt, służących do ograniczania prądu rozruchowego.
• Systemów sterowania opartych na autotransformatorach.
• Integracji z systemami automatyki budynkowej i przemysłowej dzięki pełnej kompatybilności z akcesoriami serii TeSys.

Wskazówki Montażowe

Montaż stycznika TeSys D jest intuicyjny i pozwala na znaczną oszczędność czasu podczas prefabrykacji szaf sterowniczych. Urządzenie można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków, aby zapewnić optymalny kontakt elektryczny. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz stosowanie dedykowanych blokad mechanicznych w przypadku budowy układów nawrotnych. Dzięki kompaktowej szerokości, stycznik pozwala na optymalne wykorzystanie przestrzeni w rozdzielnicy.

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze? Tak, seria TeSys D umożliwia montaż bocznych lub czołowych bloków styków pomocniczych, co pozwala na rozbudowę logiki sterowania.
• Jakie jest napięcie sterowania cewki? Ten konkretny model (LC1D25FD) posiada cewkę zasilaną napięciem 110 V DC (prąd stały).
• Czy stycznik posiada wbudowaną diodę tłumiącą przepięcia? Wersje z cewką DC często posiadają wbudowane moduły ograniczające przepięcia, jednak zawsze warto zweryfikować potrzebę zastosowania dodatkowego modułu ochronnego w zależności od czułości sterownika PLC.
