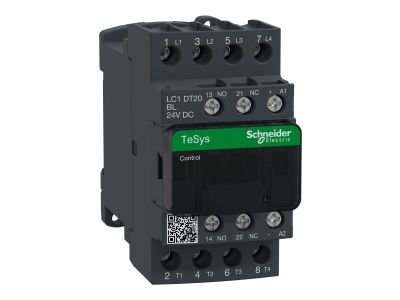

Stycznik mocy TeSys D 20A 4P 4KW 24V DC 1NO 1NC AC-1 zaciski śrubowe | LC1DT20BL Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o oznaczeniu LC1DT20BL to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających systemach automatyki i rozdziału energii. Urządzenie charakteryzuje się czteropolową konfiguracją (4P) ze stykami głównymi 4 NO, co pozwala na efektywne zarządzanie obciążeniami rezystancyjnymi w kategorii użytkowania AC-1. Znamionowy prąd łączeniowy wynosi 20 A przy temperaturze otoczenia do 60 °C, co gwarantuje stabilną pracę w szafach sterowniczych o dużym zagęszczeniu komponentów.

Kluczowym atutem tego modelu jest cewka sterująca na napięcie 24 V DC o niskim poborze energii, co umożliwia bezpośrednie sterowanie z wyjść tranzystorowych sterowników PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących. Stycznik wyposażony jest w zintegrowane styki pomocnicze 1 NO (normalnie otwarty) oraz 1 NC (normalnie zamknięty), co znacząco rozszerza możliwości monitorowania stanu urządzenia i budowania układów blokad bezpieczeństwa. Wyjątkowa trwałość mechaniczna na poziomie 30 milionów cykli oraz wskaźnik niezawodności B10d potwierdzają najwyższą jakość wykonania serii TeSys D.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych instalacjach przemysłowych. Zgodność z normami takimi jak IEC 60947-4-1 oraz EN 60947-5-1 zapewnia pełne bezpieczeństwo użytkowania w obwodach mocy i sygnalizacji. Urządzenie posiada certyfikację wielu uznanych jednostek, w tym UL, CSA, CCC, a także certyfikaty morskie takie jak DNV, GL, LROS oraz RINA, co dopuszcza go do pracy w specyficznych warunkach środowiskowych. Znamionowe napięcie izolacji wynosi 690 V zgodnie z normami IEC, co świadczy o wysokiej odporności dielektrycznej urządzenia.

Zastosowanie

Stycznik LC1DT20BL jest dedykowany przede wszystkim do sterowania obciążeniami rezystancyjnymi (kategoria AC-1), takimi jak systemy grzewcze, piece przemysłowe czy oświetlenie. Dzięki czterem biegunom głównym idealnie nadaje się do jednoczesnego rozłączania wszystkich faz w układach wieloprzewodowych. Niskopoborowa cewka 24 V DC sprawia, że jest to optymalny wybór dla nowoczesnych systemów sterowania opartych na elektronice cyfrowej, gdzie kluczowe jest ograniczenie emisji ciepła wewnątrz rozdzielnicy oraz minimalizacja zużycia energii przez systemy sterowania.

Wskazówki Montażowe

Urządzenie przystosowane jest do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Przyłącza mocy i sterowania wykorzystują solidne zaciski śrubowe, które obsługują przewody o przekroju znamionowym od 1 mm² do 4 mm². Dla zapewnienia optymalnego kontaktu elektrycznego i odporności na wibracje, zaleca się stosowanie momentu dokręcania wynoszącego 1,7 Nm, używając śrubokręta Philips nr 2 lub płaskiego o średnicy 6 mm. Możliwość podłączenia dwóch przewodów o przekroju do 2,5 mm² z końcówkami tulejkowymi pozwala na łatwe mostkowanie sygnałów. Czas zamykania styków mieści się w przedziale 65,45–88,55 ms, co należy uwzględnić przy projektowaniu szybkich układów przełączających.

FAQ

• Czy ten stycznik może być sterowany bezpośrednio z wyjścia PLC? Tak, dzięki cewce o niskim poborze mocy 24 V DC, stycznik LC1DT20BL jest przystosowany do bezpośredniej współpracy z wyjściami sterowników programowalnych.
• Jaki jest maksymalny prąd dla obciążeń rezystancyjnych? Maksymalny znamionowy prąd cieplny (Ith) wynosi 20 A przy temperaturze otoczenia nieprzekraczającej 60 °C w obwodzie mocy.
• Czy urządzenie posiada wbudowane styki pomocnicze? Tak, stycznik posiada fabrycznie zintegrowany jeden styk pomocniczy zwierny (1 NO) oraz jeden styk pomocniczy rozwierny (1 NC).
• Jaka jest trwałość mechaniczna tego modelu? Producent deklaruje trwałość mechaniczną na poziomie 30 000 000 cykli, co czyni go jednym z najbardziej wytrzymałych rozwiązań w swojej klasie.
