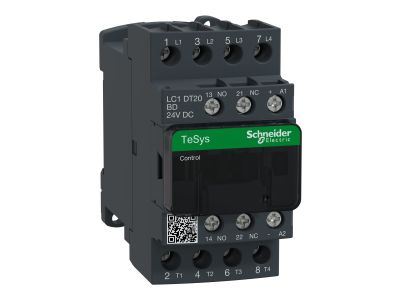

Stycznik mocy TeSys D 20A 4P 4KW 24V DC 1NO 1NC AC-1 zaciski skrzynkowe | LC1DT20BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy Schneider Electric z serii TeSys D, o oznaczeniu LC1DT20BD, to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do precyzyjnego sterowania obciążeniami rezystancyjnymi w kategorii użytkowania AC-1. Urządzenie charakteryzuje się czterobiegunową konfiguracją (4P) ze stykami głównymi 4 NO (normalnie otwarte), co pozwala na efektywne zarządzanie wielofazowymi obwodami zasilającymi. Prąd znamionowy łączeniowy wynosi 20 A przy temperaturze otoczenia do 60°C, co gwarantuje stabilną pracę w wymagających warunkach przemysłowych.

Kluczowym atutem tego modelu jest cewka sterująca zasilana napięciem bezpiecznym 24 V DC, co jest standardem w nowoczesnych systemach automatyki opartych na sterownikach PLC. Stycznik został wyposażony w zintegrowane styki pomocnicze 1 NO + 1 NC, umożliwiające łatwą realizację układów sygnalizacji i blokad elektrycznych. Dzięki wysokiej trwałości mechanicznej wynoszącej aż 30 milionów cykli oraz wskaźnikom niezawodności B10d, produkt ten stanowi fundament ciągłości procesów technologicznych.

• Kategoria użytkowania AC-1: Idealna do grzałek i obciążeń o charakterze nieindukcyjnym lub lekko indukcyjnym.
• Znamionowe napięcie izolacji (Ui): Wynoszące 690 V zgodnie z normą IEC 60947-4-1, co zapewnia wysoki poziom bezpieczeństwa dielektrycznego.
• Szybkość działania: Czas zamykania w przedziale 53.55...72.45 ms oraz otwierania 16...24 ms pozwala na dynamiczne reagowanie układu sterowania.
• Zaciski skrzynkowe: Solidne połączenie przewodów o przekroju do 4 mm², minimalizujące ryzyko poluzowania styków pod wpływem drgań.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości, co potwierdzają liczne certyfikaty. Stycznik jest zgodny z normami EN 60947-4-1 oraz EN 60947-5-1, a także posiada dopuszczenia UL 508 i CSA C22.2 Nr 14. Dzięki certyfikacjom morskim i przemysłowym, takim jak BV, CCC, DNV, GL, LROS oraz RINA, urządzenie może być stosowane w najbardziej wymagających sektorach gospodarki na całym świecie, w tym w aplikacjach okrętowych i ciężkim przemyśle maszynowym.

Zastosowanie

Stycznik LC1DT20BD znajduje szerokie zastosowanie w systemach automatyki budynkowej i przemysłowej. Jest dedykowany przede wszystkim do:

• Sterowania systemami ogrzewania elektrycznego (obciążenia rezystancyjne).
• Zarządzania oświetleniem o dużej mocy w halach produkcyjnych i magazynowych.
• Układów przełączania zasilania w systemach zasilania gwarantowanego.
• Integracji z systemami sterowania 24 V DC w szafach sterowniczych maszyn OEM.

Wskazówki Montażowe

Urządzenie oferuje elastyczność montażu – może być zainstalowane na standardowej szynie DIN 35 mm lub przykręcone bezpośrednio do płyty montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na parametry przyłączeniowe:

• Przekrój przewodów: Zarówno dla obwodu mocy, jak i sterowania, dopuszczalne jest stosowanie kabli sztywnych i elastycznych o przekroju od 1 mm² do 4 mm². W przypadku stosowania tulejek kablowych dla dwóch przewodów, maksymalny przekrój wynosi 2,5 mm².
• Moment dokręcania: Aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania zacisków, śruby należy dokręcać z momentem 1.7 N.m, używając śrubokręta Philips nr 2 lub płaskiego o średnicy 6 mm.
• Bezpieczeństwo: Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania jest odłączone. Stycznik posiada fabryczną pokrywę ochronną zwiększającą bezpieczeństwo obsługi.

FAQ

1. Czy ten stycznik nadaje się do sterowania silnikami?
Model LC1DT20BD jest zoptymalizowany pod kategorię AC-1 (obciążenia rezystancyjne). Do sterowania silnikami (kategoria AC-3) zaleca się dobór stycznika o odpowiedniej mocy znamionowej dla tej kategorii, aby uniknąć przedwczesnego zużycia styków.

2. Jakie jest napięcie sterowania cewki?
Cewka tego stycznika pracuje przy napięciu 24 V DC (prąd stały), co czyni go kompatybilnym z większością wyjść tranzystorowych sterowników PLC.

3. Czy urządzenie posiada wbudowane styki pomocnicze?
Tak, stycznik posiada fabrycznie zintegrowany jeden styk pomocniczy zwierny (1 NO) oraz jeden styk pomocniczy rozwierny (1 NC), co pozwala na monitorowanie stanu pracy urządzenia bez konieczności dokupowania dodatkowych modułów.
