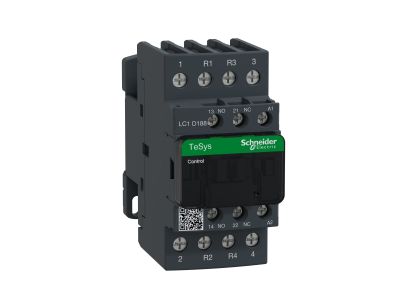

Stycznik mocy TeSys D 18A 4P 7,5KW 48V AC 2NO 2NC AC-3 zaciski sprężynowe | LC1D188E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D188E7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 18 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 7,5 kW. Wyjątkową cechą tego modelu jest konfiguracja 4-biegunowa (4P) oraz zintegrowane styki pomocnicze w układzie 2NO + 2NC (2 zwierne i 2 rozwierne), co znacząco rozszerza możliwości projektowania układów sterowania i sygnalizacji bez konieczności stosowania dodatkowych bloków pomocniczych.

• Napięcie sterowania: Cewka zasilana napięciem 48 V AC o częstotliwości 50/60 Hz zapewnia bezpieczną pracę w systemach o obniżonym napięciu sterowniczym.
• Zaciski sprężynowe: Zastosowanie nowoczesnych zacisków sprężynowych gwarantuje trwałe i odporne na wibracje połączenie przewodów, co eliminuje konieczność okresowego dokręcania śrub.
• Wysoka trwałość: Seria TeSys D słynie z wysokiej wytrzymałości mechanicznej i elektrycznej, co przekłada się na długą żywotność urządzenia nawet przy intensywnej eksploatacji.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca w szafie sterowniczej przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik LC1D188E7 spełnia wymagania międzynarodowych norm, takich jak IEC 60947-4-1, co potwierdza jego przydatność do profesjonalnych zastosowań w aparaturze niskiego napięcia. Posiada certyfikaty UL oraz CSA, a także znak CE, co jest gwarancją dopuszczenia do obrotu na rynkach globalnych. Stopień ochrony IP20 zapewnia bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem zgodnie z normą VDE 0106.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów automatyki. Model LC1D188E7 idealnie nadaje się do budowy rozruszników silnikowych, w tym układów nawrotnych (lewo/prawo) oraz liniowych. Dzięki swojej konstrukcji 4-biegunowej może być wykorzystywany do przełączania obciążeń rezystancyjnych w kategorii AC-1 lub jako element wykonawczy w układach przełączników gwiazda-trójkąt oraz systemach z autotransformatorami. Jest to doskonały wybór dla przemysłu maszynowego, systemów HVAC oraz infrastruktury budynkowej.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki pełnej integracji z systemami sterowania Schneider Electric. Stycznik można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą wkrętów. Wykorzystanie zacisków sprężynowych wymaga jedynie użycia odpowiedniego śrubokręta do zwolnienia mechanizmu sprężyny, co skraca czas okablowania o około 30% w porównaniu do zacisków śrubowych. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych oraz o sprawdzeniu poprawności napięcia cewki (48V AC) przed podaniem zasilania.

FAQ

• Czy ten stycznik posiada wbudowane styki pomocnicze? Tak, model ten posiada fabrycznie zintegrowane styki 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte).
• Jakie są zalety zacisków sprężynowych w tym modelu? Zaciski sprężynowe zapewniają stały docisk przewodu, co jest kluczowe w środowiskach narażonych na drgania i wstrząsy, a także przyspiesza proces instalacji.
• Czy mogę sterować tym stycznikiem bezpośrednio z PLC? Tak, pod warunkiem, że wyjście sterownika PLC obsługuje napięcie 48 V AC lub zostanie zastosowany odpowiedni przekaźnik pośredniczący.
