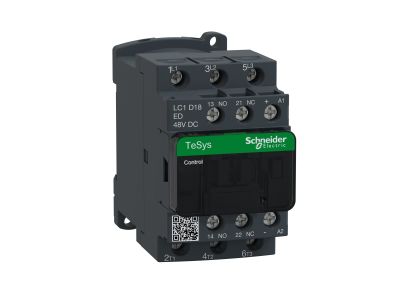

Stycznik mocy TeSys D 18A 3P 7,5KW 48V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D18ED Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D18ED to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 18 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami trójfazowymi o mocy do 7,5 kW przy napięciu 400 V. Wyposażenie stycznika w cewkę zasilaną napięciem stałym 48 V DC gwarantuje stabilną pracę układu sterowania oraz wysoką odporność na zakłócenia sieciowe.

• Konfiguracja styków: Urządzenie posiada 3 styki główne (3P) oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia łatwą budowę układów blokad i sygnalizacji bez konieczności stosowania dodatkowych modułów.
• Technologia zacisków: Solidne zaciski śrubowe zapewniają trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.
• Wydajność energetyczna: Optymalizacja poboru mocy przez cewkę DC przekłada się na mniejsze nagrzewanie się szaf sterowniczych.
• Kompaktowa budowa: Szerokość urządzenia wynosząca zaledwie 45 mm pozwala na oszczędność miejsca na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w środowisku przemysłowym. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącą aparatury niskonapięciowej, styczników i rozruszników silnikowych. Posiada certyfikaty takie jak UL, CSA oraz znakowanie CE, co jest gwarancją dopuszczenia do użytku na rynkach globalnych. Wysoki stopień ochrony zacisków przed dotykiem bezpośrednim (IP20) zwiększa bezpieczeństwo personelu obsługującego instalację.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Są idealnym wyborem dla rozruszników silnikowych typu bezpośredniego (liniowego), układów nawrotnych (lewo/prawo) oraz zaawansowanych przełączników gwiazda-trójkąt. Dzięki pełnej integracji z systemami sterowania, model LC1D18ED doskonale sprawdza się w automatyce budynkowej, systemach HVAC, sterowaniu pompami, wentylatorami oraz przenośnikami taśmowymi. Możliwość współpracy z autotransformatorami rozruchowymi dodatkowo rozszerza zakres jego funkcjonalności w specjalistycznych maszynach przemysłowych.

Wskazówki Montażowe

Montaż stycznika LC1D18ED jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na standardowej szynie DIN 35 mm, choć istnieje również możliwość przykręcenia urządzenia bezpośrednio do płyty montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów linkowych. Przed uruchomieniem należy zweryfikować, czy napięcie zasilania cewki (48 V DC) jest zgodne z parametrami źródła zasilania w układzie sterowania.

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze? Tak, seria TeSys D pozwala na montaż czołowych lub bocznych bloków styków pomocniczych, co pozwala na rozbudowę logiki sterowania.
• Czy cewka 48V DC posiada wbudowany moduł przeciwprzepięciowy? Standardowe wykonania DC w serii TeSys D często posiadają wbudowaną diodę tłumiącą, jednak zawsze zaleca się weryfikację konkretnej partii produkcyjnej lub zastosowanie zewnętrznego ogranicznika przepięć dla ochrony wyjść sterownika PLC.
• Jaka jest trwałość mechaniczna tego urządzenia? Styczniki Schneider Electric TeSys D charakteryzują się bardzo wysoką trwałością mechaniczną, sięgającą milionów cykli łączeniowych, co czyni je jednymi z najbardziej niezawodnych aparatów na rynku.
