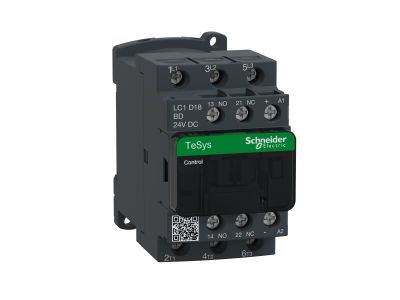

Stycznik mocy TeSys D 18A 3P 7,5KW 24V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D18BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D18BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 18 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 7,5 kW przy napięciu 400 V AC. Wyposażenie w trzy bieguny główne (3P) oraz zintegrowane styki pomocnicze (1NO + 1NC) zapewnia wszechstronność w projektowaniu układów sterowania i sygnalizacji.

Kluczowym atutem tego modelu jest cewka zasilana napięciem stałym 24V DC, która charakteryzuje się wysoką kulturą pracy i stabilnością. Dzięki zastosowaniu zacisków śrubowych, instalatorzy otrzymują gwarancję trwałego i pewnego połączenia elektrycznego, odpornego na wstrząsy i wibracje występujące w środowisku przemysłowym. Kompaktowa obudowa pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej, a pełna integracja z systemami sterowania Schneider Electric ułatwia budowę kompleksowych rozruszników silnikowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik spełnia wymagania międzynarodowych norm, takich jak IEC 60947-4-1 oraz EN 60947-5-1, co potwierdza jego przydatność do pracy w profesjonalnych instalacjach niskiego napięcia. Posiada certyfikaty UL oraz CSA, a także znak CE, co gwarantuje pełną zgodność z dyrektywami europejskimi w zakresie bezpieczeństwa użytkowania i ochrony środowiska.

Zastosowanie

Styczniki serii TeSys D są dedykowane do szerokiego spektrum zastosowań w automatyce budynkowej i przemysłowej. Idealnie sprawdzają się w:

• Układach rozruchowych silników klatkowych (rozruch bezpośredni, nawrotny).
• Przełącznikach gwiazda-trójkąt, zapewniając płynne przejście między trybami pracy.
• Systemach sterowania pompami, wentylatorami oraz przenośnikami taśmowymi.
• Układach zasilania za pośrednictwem autotransformatorów.
• Integracji z systemami PLC dzięki niskiemu poborowi mocy przez cewkę DC.

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i szybki dzięki możliwości osadzenia na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą wkrętów. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków śrubowych, który powinien być zgodny z dokumentacją techniczną, aby uniknąć przegrzewania się styków.
• Zapewnienie odpowiedniej przestrzeni wentylacyjnej w przypadku montażu kilku urządzeń obok siebie w szafie o wysokim stopniu upakowania.
• Prawidłowe podłączenie biegunowości cewki 24V DC, co jest kluczowe dla poprawnego działania wbudowanego układu ograniczającego przepięcia.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model LC1D18BD posiada fabrycznie zintegrowany jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC).
• Czy cewka 24V DC wymaga dodatkowego modułu przeciwprzepięciowego? Modele TeSys D z cewką DC często posiadają wbudowaną diodę tłumiącą, jednak zawsze zaleca się weryfikację specyfikacji dla konkretnej partii produkcyjnej w celu zapewnienia maksymalnej ochrony sterownika PLC.
• Jaki jest maksymalny prąd dla kategorii AC-1? Dla obciążeń rezystancyjnych (AC-1) prąd znamionowy tego stycznika jest wyższy niż w kategorii AC-3 i wynosi zazwyczaj do 32 A, zależnie od temperatury otoczenia.
