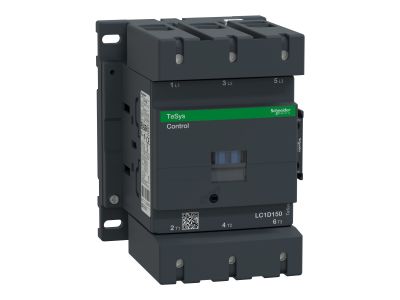

Stycznik mocy TeSys D 150A 3P 80KW 24V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D150BD Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D150BD to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 150 A w kategorii AC-3, co pozwala na sterowanie silnikami o mocy do 80 kW przy napięciu 400 V. Wyposażenie w cewkę sterującą na napięcie 24 V DC (prąd stały) gwarantuje stabilną pracę układu sterowania oraz kompatybilność z nowoczesnymi systemami automatyki bez konieczności stosowania dodatkowych przekaźników pośredniczących.

• Trójbiegunowa konstrukcja (3P): Zapewnia bezpieczne odłączanie wszystkich faz zasilających w układach trójfazowych.
• Zintegrowane styki pomocnicze: Urządzenie posiada fabrycznie wbudowane styki 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co ułatwia budowę układów sygnalizacji i blokad elektrycznych.
• Zaciski śrubowe: Solidne złącza pozwalają na pewne mocowanie przewodów o dużych przekrojach, minimalizując rezystancję styku i ryzyko przegrzania punktów połączeniowych.
• Wysoka trwałość mechaniczna: Seria TeSys D słynie z długiej żywotności, co przekłada się na rzadsze przestoje serwisowe maszyn.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze profesjonalnym. Stycznik spełnia wymagania normy IEC/EN 60947-4-1, dotyczącej aparatury niskonapięciowej, sterowników i rozruszników silnikowych. Posiada również certyfikację UL oraz CSA, co umożliwia jego stosowanie w maszynach eksportowanych na rynki globalne. Stopień ochrony zacisków odpowiada standardom IP20, co chroni personel przed przypadkowym dotykiem części pod napięciem.

Zastosowanie

Stycznik LC1D150BD jest dedykowany do szerokiego spektrum zastosowań w elektroenergetyce i automatyce przemysłowej. Idealnie sprawdza się w:

• Rozrusznikach silnikowych: Realizacja rozruchu bezpośredniego, nawrotnego (lewo/prawo) oraz układów gwiazda-trójkąt.
• Systemach HVAC: Sterowanie dużymi centralami wentylacyjnymi, sprężarkami i pompami ciepła.
• Przemyśle ciężkim: Obsługa przenośników, kruszarek, mieszalników oraz innych urządzeń o dużym momencie rozruchowym.
• Integracji z PLC: Dzięki cewce 24V DC, stycznik może być sterowany bezpośrednio z wyjść tranzystorowych sterowników logicznych (przy zachowaniu odpowiedniej wydajności prądowej wyjścia).

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych urządzenia. Stycznik TeSys D 150A należy montować na płycie montażowej za pomocą śrub, co zapewnia stabilność przy dużych siłach elektrodynamicznych. Podczas podłączania przewodów głównych należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych – zbyt słabe dokręcenie może prowadzić do wypalenia styków, natomiast zbyt silne do uszkodzenia gwintu. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Należy zachować odpowiednie odstępy izolacyjne od innych aparatów modułowych, aby zapewnić optymalną cyrkulację powietrza i odprowadzanie ciepła generowanego podczas pracy pod obciążeniem.

FAQ

1. Czy cewka 24V DC posiada wbudowany moduł przeciwprzepięciowy?
Tak, styczniki Schneider Electric z serii TeSys D z cewkami DC o niskim poborze mocy często posiadają zintegrowane diody tłumiące przepięcia, co chroni wyjścia sterowników PLC przed uszkodzeniem.

2. Czy do tego modelu można dołożyć dodatkowe styki pomocnicze?
Tak, konstrukcja serii TeSys D pozwala na montaż dodatkowych bloków styków pomocniczych (czołowych lub bocznych), co zwiększa elastyczność konfiguracji układu sterowania.

3. Jaki jest maksymalny prąd dla kategorii AC-1 (obciążenia rezystancyjne)?
Dla obciążeń nieindukcyjnych lub lekko indukcyjnych (np. grzałki), prąd znamionowy tego modelu jest zazwyczaj wyższy niż w kategorii AC-3, jednak należy to każdorazowo zweryfikować z aktualną kartą katalogową dla konkretnej temperatury otoczenia.
