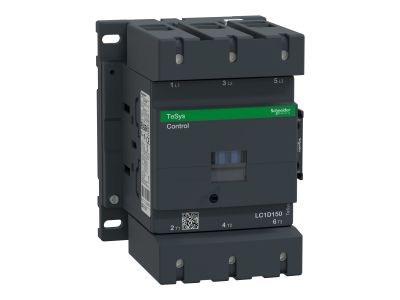

Stycznik mocy TeSys D 150A 3P 80KW 110V AC 1NO 1NC AC-3 zaciski śrubowe | LC1D150F7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D150F7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym łączeniowym wynoszącym 150 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 80 kW przy napięciu 400 V AC. Wyposażony w cewkę sterującą na napięcie 110 V AC o częstotliwości 50/60 Hz, stycznik ten gwarantuje niezawodność w systemach automatyki. Konstrukcja 3-biegunowa (3P) została wzbogacona o zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co umożliwia łatwą realizację układów blokad i sygnalizacji bez konieczności stosowania dodatkowych modułów.

• Wysoka wydajność: Zdolność łączeniowa 80 kW pozwala na obsługę ciężkich rozruchów przemysłowych.
• Trwałość mechaniczna: Seria TeSys D słynie z długiej żywotności, co minimalizuje przestoje serwisowe.
• Zaciski śrubowe: Solidne złącza zapewniają trwały kontakt elektryczny i odporność na wibracje.
• Kompaktowa budowa: Optymalne wymiary ułatwiają montaż w gęsto upakowanych szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w globalnych systemach elektroenergetycznych. Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikację UL oraz CSA. Dzięki temu inżynierowie mogą mieć pewność co do parametrów izolacji, wytrzymałości zwarciowej oraz bezpieczeństwa przeciwporażeniowego. Stopień ochrony zacisków przed dotykiem bezpośrednim podnosi standardy BHP w miejscu pracy.

Zastosowanie

Stycznik LC1D150F7 jest niezwykle wszechstronnym komponentem, dedykowanym do szerokiego spektrum układów napędowych. Idealnie sprawdza się w:

• Rozrusznikach liniowych: Bezpośrednie załączanie silników klatkowych o dużej mocy.
• Układach nawrotnych: Możliwość konfiguracji z blokadą mechaniczną do zmiany kierunku obrotów silnika.
• Przełącznikach gwiazda-trójkąt: Kluczowy element w systemach redukcji prądu rozruchowego.
• Sterowaniu autotransformatorowym: Współpraca z zaawansowanymi systemami łagodnego startu.
• Integracji z systemami sterowania: Pełna kompatybilność z wyjściami sterowników PLC i modułami bezpieczeństwa.

Wskazówki Montażowe

Prawidłowa instalacja jest kluczowa dla zachowania parametrów technicznych urządzenia. Stycznik należy montować na standardowej szynie DIN lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas podłączania przewodów do zacisków śrubowych, należy zwrócić szczególną uwagę na moment dokręcania, aby uniknąć przegrzewania się styków. Zaleca się stosowanie tulejek kablowych dla przewodów typu linka, co zwiększa powierzchnię styku. Należy zachować odpowiednie odstępy izolacyjne od innych aparatów generujących ciepło oraz zapewnić swobodną cyrkulację powietrza wewnątrz rozdzielnicy.

FAQ

• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten posiada fabrycznie zintegrowane styki 1NO i 1NC, co ułatwia projektowanie obwodów sterowania.
• Jakie jest napięcie sterowania cewki? Cewka w tym modelu (F7) jest przystosowana do napięcia 110 V AC.
• Czy można go stosować do obciążeń rezystancyjnych? Tak, stycznik może pracować w kategorii AC-1, jednak jego prąd znamionowy będzie wtedy wyższy niż w kategorii AC-3 (należy sprawdzić dokumentację techniczną dla konkretnych wartości).
• Czy urządzenie jest kompatybilne z akcesoriami TeSys? Tak, stycznik współpracuje z szeroką gamą bloków styków pomocniczych, przekaźników termicznych oraz modułów przeciwprzepięciowych serii TeSys D.
