Stycznik mocy TeSys D 150A 3P 75KW 24V AC 1NO 1NC AC-3 zaciski śrubowe | LC1D150B7 Schneider Electric

Opis i Kluczowe Cechy

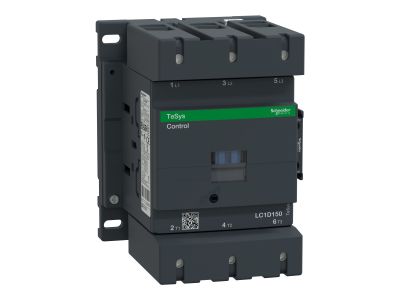

Stycznik mocy TeSys D o numerze katalogowym LC1D150B7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem łączeniowym wynoszącym 150 A w kategorii AC-3 (przy napięciu 440 V), co pozwala na efektywne sterowanie silnikami o mocy do 75 kW. W przypadku obciążeń rezystancyjnych (kategoria AC-1), stycznik ten może bezpiecznie pracować z prądem do 200 A przy temperaturze otoczenia do 60°C.

• Wysoka wydajność: Znamionowe napięcie łączeniowe do 1000 V AC oraz 300 V DC zapewnia wszechstronność w różnych systemach zasilania.
• Zintegrowane styki pomocnicze: Wyposażenie w konfigurację 1 NO (normalnie otwarty) oraz 1 NC (normalnie zamknięty) umożliwia łatwą integrację z układami sygnalizacji i blokad.
• Niezawodność mechaniczna: Trwałość mechaniczna na poziomie 8 milionów cykli gwarantuje długoletnią eksploatację bez konieczności częstych wymian.
• Bezpieczeństwo: Urządzenie posiada III kategorię przepięciową oraz wbudowaną pokrywę ochronną, co zwiększa bezpieczeństwo obsługi i instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania w sektorze elektro-technicznym. Stycznik spełnia wymagania norm: IEC 60947-4-1 oraz IEC 60947-5-1, a także EN 60947-4-1 i EN 60947-5-1. Posiada również certyfikację UL 508 oraz CSA C22.2 Nr 14. Urządzenie legitymuje się licznymi certyfikatami uznanych towarzystw klasyfikacyjnych i jednostek badawczych, takich jak BV, CCC, CSA, DNV, GL, GOST, LROS (Lloyds Register of Shipping), RINA oraz UL.

Zastosowanie

Stycznik TeSys D LC1D150B7 jest dedykowany do szerokiego spektrum zastosowań w automatyce przemysłowej i rozdziału energii. Idealnie sprawdza się w:

• Sterowaniu silnikami: Obsługa silników trójfazowych o mocy do 125 HP przy 600 V AC, zapewniając stabilny rozruch i pracę w kategoriach AC-3 oraz AC-4.
• Obciążeniach rezystancyjnych: Efektywne zarządzanie grzałkami i systemami oświetleniowymi w kategorii AC-1.
• Ciężkich warunkach pracy: Dzięki wysokiej wytrzymałości na prądy krótkotrwałe (np. 1400 A przez 1 sekundę dla obwodu mocy), urządzenie jest odporne na chwilowe przeciążenia.
• Systemach bezpieczeństwa: Wysoki wskaźnik B10d (20 000 000 cykli przy obciążeniu mechanicznym) pozwala na stosowanie go w układach o podwyższonych wymaganiach niezawodnościowych zgodnie z EN/ISO 13849-1.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych i bezpieczeństwa. Stycznik można montować zarówno na płycie montażowej, jak i na szynie DIN. Należy zwrócić szczególną uwagę na parametry przyłączeniowe:

• Obwód mocy: Wykorzystuje złącza pozwalające na podłączenie kabli o przekroju od 10 mm² do 120 mm². Wymagany moment dokręcania wynosi 12 N.m przy użyciu klucza sześciokątnego 4 mm.
• Obwód sterowania: Zaciski śrubowe obsługują przewody o przekroju od 1 mm² do 2,5 mm² (zarówno drut, jak i linka z tulejką). Moment dokręcania dla tych zacisków to 1,2 N.m.
• Czas reakcji: Należy uwzględnić czas zamykania (20-35 ms) oraz otwierania (40-75 ms) przy projektowaniu logiki sterowania.
• Dobezpieczenie: Zaleca się stosowanie bezpieczników gG o wartości 250 A dla koordynacji typu 2 lub 315 A dla koordynacji typu 1 w obwodzie mocy.

FAQ

• Jakie jest napięcie sterowania cewki? Ten model wyposażony jest w cewkę zasilaną napięciem 24 V AC (prąd przemienny).
• Czy stycznik posiada styki pomocnicze? Tak, urządzenie posiada fabrycznie wbudowane styki 1 NO + 1 NC.
• Jaki jest maksymalny prąd dla obciążeń nieindukcyjnych? W kategorii AC-1 stycznik może pracować z prądem znamionowym do 200 A.
• Czy urządzenie można montować w dowolnej pozycji? Stycznik jest przystosowany do montażu na płycie lub szynie, jednak zaleca się zachowanie pionowej orientacji dla optymalnego odprowadzania ciepła (strata mocy na biegun wynosi do 24 W przy AC-1).
