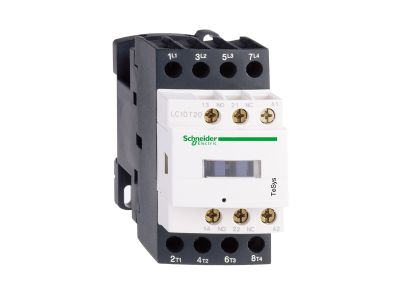

Stycznik mocy TeSys D 12A 4P 5,5KW 24V AC 2NO 2NC AC-3 zaciski śrubowe | LC1D128B7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D128B7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 12 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 5,5 kW przy napięciu 400 V. Wyposażenie w cztery bieguny główne (4P) oraz unikalną konfigurację styków pomocniczych 2NO (normalnie otwarte) i 2NC (normalnie zamknięte) zapewnia wyjątkową elastyczność w projektowaniu układów sterowania i blokad elektrycznych.

• Napięcie sterowania: Cewka zasilana napięciem 24 V AC (prąd przemienny) o częstotliwości 50/60 Hz, idealna do bezpiecznych obwodów sterowniczych.
• Trwałość mechaniczna: Wysoka odporność na cykle łączeniowe gwarantuje długą żywotność nawet przy intensywnej eksploatacji.
• Zaciski śrubowe: Solidne złącza śrubowe zapewniają trwałe połączenie przewodów, minimalizując ryzyko poluzowania pod wpływem wibracji.
• Kompaktowa budowa: Szerokość urządzenia pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w środowisku profesjonalnym. Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikaty UL oraz CSA. Dzięki pełnej integracji z systemami sterowania, urządzenie jest zgodne z dyrektywami RoHS, co świadczy o dbałości o środowisko naturalne poprzez ograniczenie substancji niebezpiecznych.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum instalacji elektro-technicznych. Są dedykowane do budowy wszystkich rodzajów rozruszników silnikowych, w tym układów nawrotnych (lewo/prawo), rozruchów liniowych oraz zaawansowanych przełączników gwiazda-trójkąt. Dzięki konfiguracji 4P, model ten doskonale sprawdza się również w przełączaniu obciążeń rezystancyjnych (kategoria AC-1) oraz w układach z autotransformatorami. Jest to idealny wybór dla systemów HVAC, linii produkcyjnych oraz infrastruktury budynkowej.

Wskazówki Montażowe

Montaż stycznika LC1D128B7 jest intuicyjny i szybki dzięki systemowi mocowania na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, aby zapewnić maksymalną powierzchnię styku. Urządzenie pozwala na łatwą rozbudowę o dodatkowe bloki styków pomocniczych montowane od czoła lub z boku, a także o moduły przeciwprzepięciowe chroniące cewkę.

FAQ

• Czy ten stycznik posiada wbudowane styki pomocnicze? Tak, model ten jest wyposażony w fabryczne styki pomocnicze w konfiguracji 2NO + 2NC, co eliminuje konieczność dokupowania dodatkowych modułów w wielu standardowych aplikacjach.
• Jakie jest napięcie cewki w tym modelu? Cewka sterująca w tym konkretnym modelu (B7) pracuje pod napięciem 24 V AC.
• Czy stycznik można stosować do silników o mocy większej niż 5,5 kW? Moc 5,5 kW jest wartością znamionową dla kategorii AC-3 przy 400 V. Przy wyższych mocach należy dobrać model o większym prądzie znamionowym, np. LC1D18 lub LC1D25.
