Stycznik mocy TeSys D 12A 4P 5,5KW 110V AC 2NO 2NC AC-3 zaciski śrubowe | LC1D128F7 Schneider Electric

Opis i Kluczowe Cechy

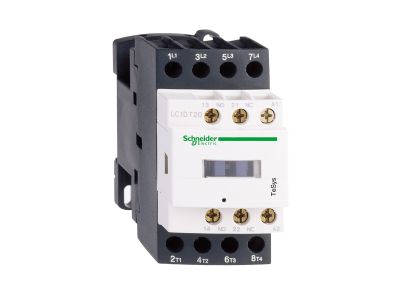

Stycznik mocy TeSys D o numerze katalogowym LC1D128F7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się 4-biegunową konfiguracją styków głównych (2NO + 2NC), co pozwala na elastyczne zarządzanie obciążeniami nieindukcyjnymi w kategorii AC-1 do wartości prądu znamionowego 25A przy napięciu do 690V AC. Wyposażony w cewkę sterującą na napięcie 110V AC o częstotliwości 50/60Hz, stycznik ten gwarantuje stabilną pracę w systemach automatyki.

• Wysoka wydajność: Możliwość pracy z prędkością do 3600 cykli na godzinę zapewnia ciągłość procesów technologicznych.
• Zintegrowane styki pomocnicze: Wbudowany układ 1NO + 1NC z certyfikatem lustrzanym (mirror contact) dla styku NC zwiększa bezpieczeństwo w obwodach sterowania.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 45 mm pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.
• Trwałość: Urządzenie przystosowane do pracy w temperaturze otoczenia do 60°C, co potwierdza jego przemysłową odporność.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości. Posiada certyfikaty IEC, UL, CSA, CCC, EAC oraz atesty Marine, co umożliwia jego stosowanie w aplikacjach morskich i na rynkach globalnych. Jako element linii Green Premium, stycznik jest w pełni zgodny z dyrektywami RoHS oraz rozporządzeniem REACh, co gwarantuje minimalny wpływ na środowisko naturalne oraz pełną przejrzystość w zakresie utylizacji i cyklu życia produktu.

Zastosowanie

Dzięki unikalnej konfiguracji styków 2NO + 2NC, stycznik LC1D128F7 znajduje szerokie zastosowanie w systemach przełączania obciążeń rezystancyjnych oraz w układach sterowania, gdzie wymagane jest jednoczesne zamykanie i otwieranie różnych obwodów mocy. Idealnie sprawdza się w:

• Systemach ogrzewania przemysłowego i oświetlenia (kategoria AC-1).
• Układach przełączania zasilania awaryjnego.
• Zaawansowanych układach logiki przekaźnikowo-stycznikowej w maszynach produkcyjnych.
• Aplikacjach infrastrukturalnych wymagających wysokiej niezawodności łączeniowej.

Wskazówki Montażowe

Montaż stycznika TeSys D jest intuicyjny i pozwala na oszczędność czasu podczas prefabrykacji rozdzielnic. Urządzenie można zamontować na standardowej szynie DIN 35 mm lub bezpośrednio do płyty montażowej za pomocą śrub. Podłączenie przewodów odbywa się poprzez solidne zaciski śrubowe, które zapewniają trwały styk elektryczny. Zaleca się stosowanie odpowiednich momentów dokręcania zgodnie z dokumentacją techniczną, aby uniknąć przegrzewania się punktów styku. Dzięki kompaktowej obudowie o szerokości 45 mm, stycznik doskonale komponuje się z innymi aparatami modułowymi Schneider Electric.

FAQ

• Czy ten stycznik posiada styki pomocnicze? Tak, urządzenie posiada fabrycznie wbudowane styki pomocnicze 1NO + 1NC, przy czym styk NC posiada certyfikat lustrzany, co jest kluczowe w systemach bezpieczeństwa.
• Jakie jest napięcie sterowania cewki? Cewka w modelu LC1D128F7 jest przystosowana do napięcia 110V AC (prąd przemienny) o częstotliwości 50/60Hz.
• Jaki jest maksymalny prąd dla obciążeń rezystancyjnych? W kategorii użytkowania AC-1 (obciążenia nieindukcyjne lub lekko indukcyjne), maksymalny prąd znamionowy wynosi 25A.
• Czy produkt jest ekologiczny? Tak, produkt należy do rodziny Green Premium, co oznacza zgodność z normami ekologicznymi i dostęp do profilu środowiskowego produktu (PEP).
