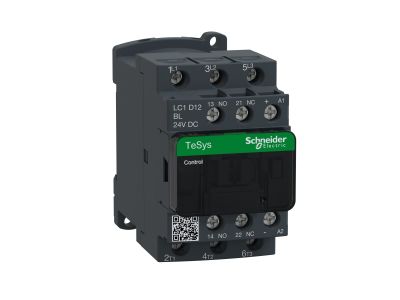

Stycznik mocy TeSys D 12A 3P 5,5KW 24V DC 1NO 1NC AC-3 zaciski śrubowe | LC1D12BL Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D12BL to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym 12 A w kategorii użytkowania AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 5,5 kW przy napięciu 400 V. Kluczowym atutem tego modelu jest zastosowanie niskopoborowej cewki na napięcie stałe 24 V DC, która umożliwia bezpośrednie sterowanie z wyjść tranzystorowych sterowników PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.

• Trójbiegunowa konfiguracja styków głównych (3P) zapewnia niezawodne odłączanie obwodów siłowych.
• Zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) pozwalają na łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy.
• Zaciski śrubowe gwarantują trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania pod wpływem wibracji.
• Kompaktowa obudowa pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w środowisku przemysłowym. Stycznik spełnia wymagania normy IEC/EN 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikaty UL oraz CSA. Dzięki wysokiej odporności na udary i wibracje, urządzenie może pracować w trudnych warunkach, zachowując pełną sprawność mechaniczną i elektryczną. Stopień ochrony zacisków IP20 zabezpiecza przed przypadkowym dotykiem części pod napięciem.

Zastosowanie

Styczniki serii TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum układów napędowych. Model LC1D12BL idealnie sprawdza się w budowie rozruszników silnikowych typu bezpośredniego (liniowych), układów nawrotnych (lewo/prawo) oraz w zaawansowanych systemach przełączania gwiazda-trójkąt. Dzięki pełnej integracji z systemami sterowania, jest on często wybierany do automatyzacji linii produkcyjnych, sterowania pompami, wentylatorami oraz przenośnikami, gdzie wymagana jest wysoka częstotliwość łączeń i długa żywotność elektryczna.

Wskazówki Montażowe

Montaż stycznika LC1D12BL jest intuicyjny i szybki dzięki możliwości osadzenia na standardowej szynie DIN 35 mm lub przykręcenia bezpośrednio do płyty montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się połączeń. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów linkowych. Dzięki wbudowanej diodzie tłumiącej przepięcia (transil), cewka DC jest chroniona przed pikami napięciowymi, co dodatkowo zabezpiecza wyjścia sterownika PLC.

FAQ

• Czy ten stycznik można sterować bezpośrednio z wyjścia PLC? Tak, model LC1D12BL posiada cewkę o niskim poborze mocy (Low Consumption), co pozwala na bezpośrednie podłączenie do wyjść cyfrowych sterowników PLC 24V DC.
• Jakie są wymiary urządzenia? Styczniki TeSys D w tym zakresie mocy mają standardową szerokość 45 mm, co ułatwia projektowanie gęsto upakowanych rozdzielnic.
• Czy do stycznika można dołożyć dodatkowe styki? Tak, konstrukcja pozwala na montaż czołowych lub bocznych bloków styków pomocniczych, a także modułów czasowych i blokad mechanicznych.
