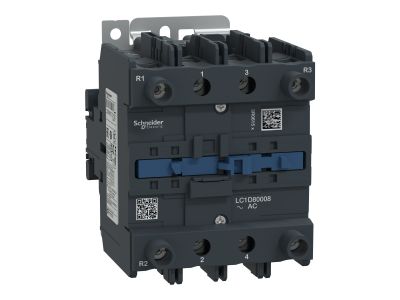

Stycznik mocy TeSys D 125A 4P 37KW 48V AC 2NO 2NC AC-1 zaciski śrubowe | LC1D80008E7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o numerze katalogowym LC1D80008E7 to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się czterobiegunową konfiguracją styków głównych (4P) oraz dodatkowymi stykami pomocniczymi w układzie 2NO + 2NC, co pozwala na elastyczne zarządzanie obwodami sterowania i sygnalizacji. Prąd znamionowy łączeniowy wynosi 125 A w kategorii użytkowania AC-1, co czyni go idealnym wyborem do sterowania obciążeniami rezystancyjnymi. Cewka sterująca zasilana napięciem 48 V AC (prąd przemienny) zapewnia bezpieczną pracę w systemach o obniżonym napięciu sterowniczym.

• Wysoka wydajność: Zdolność łączeniowa do 37 kW pozwala na obsługę znacznych mocy w układach rozdzielczych.
• Trwałość mechaniczna: Seria TeSys D słynie z długiej żywotności, co minimalizuje przestoje serwisowe.
• Zintegrowane styki pomocnicze: Fabryczne wyposażenie w styki 2NO i 2NC ułatwia budowę skomplikowanych układów blokad i potwierdzeń stanu pracy.
• Zaciski śrubowe: Solidne złącza gwarantują trwałe połączenie przewodów, odporne na wstrząsy i wibracje występujące w środowisku przemysłowym.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i interoperacyjności. Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury niskonapięciowej, a także posiada certyfikację UL oraz CSA. Dzięki zgodności z dyrektywą RoHS, urządzenie jest przyjazne dla środowiska, ograniczając użycie substancji niebezpiecznych. Stopień ochrony IP20 zapewnia bezpieczeństwo przed bezpośrednim dotykiem części pod napięciem przez personel techniczny.

Zastosowanie

Styczniki TeSys D są niezwykle wszechstronne i znajdują zastosowanie w szerokim spektrum systemów automatyki. Są dedykowane do wszystkich rodzajów rozruszników silnikowych, w tym układów nawrotnych, liniowych oraz przełączników gwiazda-trójkąt. Model LC1D80008E7 doskonale sprawdza się w sterowaniu piecami rezystancyjnymi, systemami oświetlenia wielkopowierzchniowego oraz w układach zasilania rezerwowego. Pełna integracja z systemami sterowania PLC pozwala na budowę inteligentnych centrów sterowania silnikami (MCC).

Wskazówki Montażowe

Montaż urządzenia jest intuicyjny i może odbywać się na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się zachowanie odpowiednich odstępów izolacyjnych pomiędzy sąsiednimi aparatami w celu zapewnienia właściwej cyrkulacji powietrza. Przed podłączeniem napięcia sterującego 48V AC należy zweryfikować poprawność parametrów sieci zasilającej.

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze? Tak, seria TeSys D umożliwia montaż bocznych lub czołowych bloków styków pomocniczych, co pozwala na dalszą rozbudowę funkcjonalności urządzenia.
• Jakie jest przeznaczenie styków 2NO + 2NC? Są to styki pomocnicze: dwa zwierne (Normally Open) oraz dwa rozwierne (Normally Closed), wykorzystywane do logiki sterowania, np. do podtrzymania zasilania cewki lub sygnalizacji stanu pracy do sterownika.
• Czy stycznik może pracować w układzie nawrotnym? Tak, po zastosowaniu odpowiedniej blokady mechanicznej i elektrycznej, dwa takie styczniki mogą tworzyć układ nawrotny dla silników indukcyjnych.
