Stycznik mocy TeSys D 125A 4P 220V DC 2NO 2NC AC-1 | LP1D80008MD Schneider Electric

Opis i Kluczowe Cechy

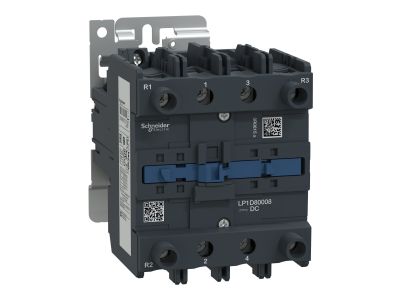

Stycznik mocy TeSys D o symbolu LP1D80008MD to 4-biegunowe urządzenie (2NO/2NC) przeznaczone do kategorii AC-1. Prąd znamionowy 125 A przy 440 V pozwala na bezpieczne załączanie obciążeń rezystancyjnych o znacznym poborze mocy bez ryzyka przegrzania styków. Cewka sterowana napięciem 220 V DC, a kompaktowe wymiary 127 x 96 x 196 mm (wys. x szer. x gł.) ułatwiają montaż w szafach sterowniczych na szynie DIN lub płycie.

• Prąd znamionowy Ith 125 A (AC-1): Gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu rezystancyjnym, minimalizując przy tym nagrzewanie styków.
• 4 bieguny (2NO/2NC): Zapewniają elastyczną konfigurację obwodów – dwa styki zwierne do załączania odbiorników, dwa rozwierne do sygnalizacji lub blokad.
• Trwałość mechaniczna 10 Mcykli i elektryczna 0,8 Mcykla: Gwarantuje długą żywotność nawet w aplikacjach o wysokiej częstotliwości łączeń (max 3600 cykli/h w 60°C).
• Ochrona IP20 z przodu zgodnie z IEC 60529: Chroni przed przypadkowym dotknięciem elementów pod napięciem, co zwiększa bezpieczeństwo podczas obsługi w szafie sterowniczej.
• Szeroki zakres temperatury pracy (-40°C do 60°C) bez obniżania parametrów do 3000 m n.p.m.: Umożliwia stosowanie w trudnych warunkach środowiskowych, np. w nieogrzewanych halach lub na dużych wysokościach.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC 60529 (stopień ochrony IP20 z przodu). Posiada certyfikaty: UL, LROS, CSA, CCC, EAC, UKCA, CB, DNV-GL, RINA, BV. Produkt jest zgodny z dyrektywami Green Premium (RoHS/REACH), co potwierdza dbałość o środowisko i przejrzystość w zakresie substancji chemicznych.

Zastosowanie

Stycznik LP1D80008MD dedykowany jest do załączania i wyłączania obciążeń w kategorii AC-1, tj. o charakterze głównie rezystancyjnym (grzałki, piece oporowe, rezystory). Sprawdza się w instalacjach wymagających wysokiej trwałości i odporności na duże prądy.

• Sterowanie piecami przemysłowymi, suszarniami i nagrzewnicami elektrycznymi.
• Załączanie obwodów grzewczych w maszynach i urządzeniach produkcyjnych.
• Automatyka rozdzielnic niskiego napięcia – jako łącznik główny lub odbiorczy w szafach sterowniczych.
• Współpraca z przekaźnikami, sterownikami PLC oraz systemami BMS w aplikacjach wymagających zdalnego załączania.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy styczniku mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie montuje się na szynie DIN TH35 (zgodnie z normą PN-EN 60715) lub na płycie montażowej za pomocą dostarczonych elementów. Przekrój przewodów należy dobrać zgodnie z normami do prądu znamionowego 125 A. Moment dokręcania zacisków śrubowych musi być zgodny z dokumentacją techniczną producenta. Należy zapewnić odpowiednią wentylację wewnątrz szafy, aby temperatura nie przekraczała 60°C.

FAQ

• Czy stycznik posiada podświetlenie? Nie, model LP1D80008MD nie jest wyposażony w podświetlenie – do sygnalizacji stanu załączenia zaleca się zastosowanie zewnętrznych lampek sygnalizacyjnych.
• Jaki jest stopień ochrony stycznika? Z przodu IP20 zgodnie z IEC 60529, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm. Wymagana jest ochrona przed wilgocią w szafie o wyższym IP.
• Do jakiej kategorii pracy przeznaczony jest ten stycznik? Kategoria AC-1 – do obciążeń rezystancyjnych lub małoindukcyjnych, prąd znamionowy 125 A przy 440 V. Nie jest zalecany do silników (kategoria AC-3) bez odpowiedniego deratingu.
