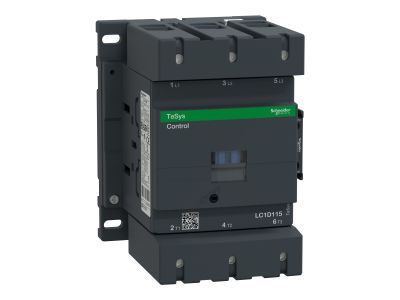

Stycznik mocy TeSys D 115A 3P 55KW 400V AC 1NO 1NC AC-3 zaciski śrubowe | LC1D115V7 Schneider Electric

Opis i Kluczowe Cechy

Stycznik mocy TeSys D o symbolu LC1D115V7 to urządzenie trójbiegunowe (3P) przeznaczone do sterowania silnikami i odbiornikami o mocy do 55 kW przy napięciu 400 V AC. Prąd znamionowy 115 A w kategorii AC-3 gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków. Dodatkowe styki pomocnicze 1NO+1NC umożliwiają sygnalizację stanu pracy i integrację z układami automatyki. Zaciski śrubowe zapewniają pewne i trwałe połączenia przewodów.

• Prąd znamionowy 115 A (AC-3): Pozwala na bezpieczne przełączanie obciążeń silnikowych i rezystancyjnych o dużym prądzie – bez przeciążeń i przegrzewania styków.
• Moc 55 kW przy 400 V AC: Umożliwia sterowanie silnikami o znacznej mocy – idealny do napędów przemysłowych i maszyn.
• Kategoria AC-3: Przystosowany do rozruchu silników klatkowych z wyłączeniem wirującego silnika – zapewnia wysoką trwałość łączeniową i niezawodność.
• Styki pomocnicze 1NO+1NC: Umożliwiają realizację sygnalizacji stanu (np. załączony/wyłączony) lub sterowania pomocniczego bez konieczności stosowania dodatkowych modułów.
• Zaciski śrubowe: Gwarantują pewne połączenie przewodów o odpowiednim przekroju – łatwy i bezpieczny montaż w rozdzielnicy.

Zgodność z Normami

Stycznik TeSys D LC1D115V7 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do pracy w instalacjach przemysłowych i budynkowych.

Zastosowanie

Stycznik mocy TeSys D znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne przełączanie obwodów silnikowych i rezystancyjnych o dużych prądach. Sprawdzi się zarówno w prostych rozrusznikach, jak i złożonych układach automatyki.

• Sterowanie silnikami trójfazowymi w rozrusznikach liniowych i nawrotnych.
• Budowa układów przełączania gwiazda/trójkąt dla silników o mocy do 55 kW.
• Impulsowe sterowanie styczników, przekaźników lub wejść PLC w szafach sterowniczych.
• Automatyka budynkowa i przemysłowa – załączanie odbiorników o dużym poborze prądu (np. nagrzewnice, sprężarki).

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w standardowej rozdzielnicy lub szafie sterowniczej. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową (zalecane 16–50 mm² w zależności od normy instalacyjnej). Moment dokręcania zacisków śrubowych powinien być zgodny z dokumentacją techniczną producenta (zwykle 3–5 Nm). Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i brak zwarcia.

FAQ

• Czy stycznik posiada podświetlenie lub wbudowany wskaźnik LED? W dostarczonych danych producenta nie ma informacji o podświetleniu. Stycznik LC1D115V7 nie jest wyposażony we wskaźnik LED – stan pracy można sygnalizować za pomocą styków pomocniczych 1NO+1NC podłączonych do lampki sygnalizacyjnej.
• Jaki stopień ochrony ma ten stycznik? Dla aparatury modułowej montowanej w rozdzielnicy standardowym stopniem ochrony jest IP20 (ochrona przed dostępem do części pod napięciem). Producent nie podaje innego stopnia – stycznik należy instalować w szafie lub obudowie o odpowiedniej szczelności.
• W jakim trybie pracy mogą pracować styki główne? Styki główne są przystosowane do kategorii AC-3, co oznacza możliwość załączania i wyłączania silników klatkowych podczas rozruchu (prąd rozruchowy do 8-krotności prądu znamionowego) oraz wyłączania wirujących silników.
