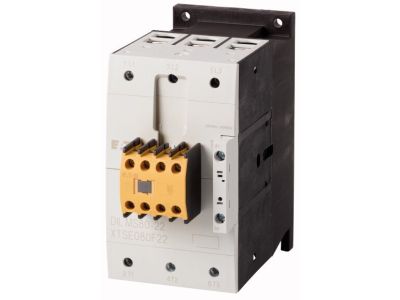

Stycznik mocy safety 80A, 3P + 2Z + 2R, sterowanie AC, DILMS80-22(230V50HZ,240V60HZ) DILMS | 191749 Eaton

Alternatywny kod produktu: DILMS80-22(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy safety DILMS80-22 (nr kat. 191749) to trójbiegunowy stycznik z wbudowanymi stykami pomocniczymi 2NO+2NC, przeznaczony do pracy w kategoriach użytkowania AC-1, AC-3 oraz AC-4. Dzięki prądowi znamionowemu roboczemu AC-3 wynoszącemu 80 A przy napięciu 380–400 V umożliwia bezpieczne załączanie silników trójfazowych o mocy do 37 kW. Wyposażony w styki lustrzane zgodne z normą EN 50 012, zapewnia wysoki poziom bezpieczeństwa w obwodach sterowania i automatyce.

• Kategoria użytkowania: AC-1, AC-3, AC-4 – uniwersalne zastosowanie do obciążeń rezystancyjnych, silników indukcyjnych (rozwój, praca ciągła, rewersyjna i impulsowa).
• Prąd znamionowy AC-3 (380–400 V): 80 A – pozwala na pewne przełączanie silników o mocy do 37 kW bez ryzyka przegrzania styków.
• Wbudowane styki pomocnicze 2NO+2NC: zintegrowane na stałe, eliminują konieczność stosowania dodatkowych modułów, oszczędzają miejsce w rozdzielnicy i upraszczają okablowanie.
• Styk lustrzany zgodny z EN 50 012: gwarantuje, że styki normalnie zamknięte pozostają otwarte podczas zwarcia styków głównych – kluczowa cecha w układach bezpieczeństwa.
• Zaciski śrubowe: zapewniają trwałe i pewne połączenie przewodów, odporne na wibracje i obciążenia mechaniczne.
• Kompatybilność z silnikami IE3: stycznik nadaje się do pracy z silnikami o wysokiej sprawności (IE3); zgodność oznaczona logo na opakowaniu.

Zgodność z Normami

Stycznik DILMS80-22 posiada styki pomocnicze zgodne z normą EN 50 012 oraz wyposażone w styk lustrzany. Spełnia wymagania dyrektyw europejskich i posiada certyfikat CE. Urządzenie jest przystosowane do współpracy z silnikami o klasie sprawności IE3 (identyfikowalne po logo na opakowaniu).

Zastosowanie

Dzięki wysokim parametrom prądowym i funkcji bezpieczeństwa stycznik DILMS80-22 sprawdza się w wymagających aplikacjach przemysłowych i automatyce budynkowej.

• Sterowanie silnikami trójfazowymi w kategoriach AC-3 (rozruch, praca) oraz AC-4 (praca rewersyjna, impulsowa) – napędy maszyn, taśmociągi, wentylatory, sprężarki.
• Załączanie obciążeń rezystancyjnych w kategorii AC-1 – piece oporowe, grzałki, systemy grzewcze.
• Stosowanie w obwodach bezpieczeństwa jako element gwarantujący separację galwaniczną i monitorowanie zwarć dzięki stykowi lustrzanemu.
• Automatyka budynkowa – sterowanie pompami, kompresorami, systemami HVAC w obiektach komercyjnych i przemysłowych.

Wskazówki Montażowe

Montaż i podłączenie stycznika DILMS80-22 może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu zasilania. Urządzenie montuje się na szynie TH35 (DIN) lub płycie montażowej zgodnie z dokumentacją producenta. Przekrój przewodów należy dobrać odpowiednio do prądu znamionowego i obowiązujących norm. Zalecany moment dokręcania zacisków śrubowych według specyfikacji producenta – zbyt mała siła może spowodować wzrost rezystancji, natomiast zbyt duża – uszkodzenie zacisku. Prace wykonywać z zachowaniem zasad bezpieczeństwa dla urządzeń elektrycznych.

FAQ

• Czy stycznik DILMS80-22 ma wbudowane podświetlenie LED? Nie, dane techniczne nie przewidują podświetlenia. Jest to standardowy stycznik bezpieczeństwa bez sygnalizacji optycznej.
• Jaki jest stopień ochrony tego stycznika? Producent nie podaje konkretnego stopnia IP. Urządzenie przeznaczone jest do montażu w rozdzielnicach, gdzie typowo zapewnia się ochronę IP20 dla elementów przednich.
• Jak działa styk lustrzany w tym styczniku? Styk lustrzany (zgodny z EN 50 012) zapewnia, że w przypadku zwarcia styków głównych (N/O) styki pomocnicze N/C pozostają mechanicznie rozwarte. Uniemożliwia to jednoczesne załączenie obu torów, co jest krytyczne w układach bezpieczeństwa.
