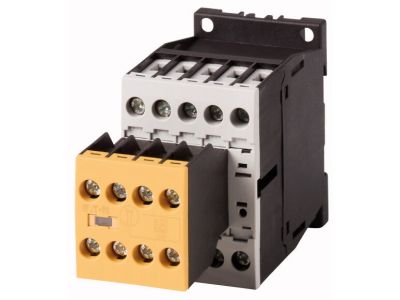

Stycznik mocy safety 7A, 3P + 2Z + 3R, sterowanie DC DILMS7-23(24VDC) | 191761 Eaton

Alternatywny kod produktu: DILMS7-23(24VDC)

Opis i Kluczowe Cechy

Stycznik mocy safety DILMS7‑23 (nr katalogowy 191761) to 3‑biegunowy aparat łączeniowy przeznaczony do sterowania silnikami oraz obwodami bezpieczeństwa. Wyposażony w 2 styki zwierne (Z) i 3 rozwierne (R) oraz zintegrowany styk zwierciadlany (mirror), gwarantuje niezawodną sygnalizację położenia styków głównych w aplikacjach wymagających podwyższonego poziomu bezpieczeństwa. Sterowany napięciem stałym 24 V DC, znajduje zastosowanie w nowoczesnych systemach automatyki przemysłowej.

• Prąd znamionowy AC-3 (380‑400 V): Ie = 7 A: zapewnia bezpieczną pracę przy rozruchu i wyłączaniu silników klatkowych o mocy do 3 kW (400 V) bez ryzyka przeciążenia styków.
• Konfiguracja styków pomocniczych: 2Z + 3R: umożliwia elastyczne sterowanie i sygnalizację stanu w układach safety, a 3 styki rozwierne zwiększają niezawodność monitorowania obwodów.
• Zintegrowany styk zwierciadlany (mirror): zapewnia zgodność z wymaganiami norm bezpieczeństwa – odzwierciedla rzeczywiste położenie styków głównych, co jest kluczowe w obwodach zatrzymania awaryjnego.
• Wbudowane warystorowe zabezpieczenie przepięciowe: chroni cewkę sterującą przed impulsami napięcia, wydłużając żywotność stycznika i układu sterowania.
• Prąd AC-1 (3‑biegunowy, bez obudowy): Ith = 22 A: umożliwia pracę w obwodach czysto rezystancyjnych (piece, grzałki) z dużym zapasem mocy – idealny do uniwersalnych zastosowań w rozdzielnicach.

Zgodność z Normami

Stycznik DILMS7‑23 został zaprojektowany zgodnie z wymaganiami normy EN 50012 dla elementów łączeniowych. Posiada certyfikat CE i jest przeznaczony do pracy w standardowych instalacjach przemysłowych. Zintegrowany styk mirror oraz warystorowe zabezpieczenie potwierdzają spełnienie rygorystycznych kryteriów dla aplikacji safety.

Zastosowanie

Dzięki kombinacji styków mirror oraz wysokiej mocy łączeniowej stycznik sprawdza się w układach wymagających niezawodnej separacji i monitorowania obwodów bezpieczeństwa. Typowe zastosowania obejmują:

• Sterowanie silnikami klatkowymi w kategoriach AC‑3 i AC‑4 – rozruch, wyłączanie w czasie pracy, tryb nawrotny.
• Obwody zatrzymania awaryjnego (E‑stop) oraz obwody bezpieczeństwa maszyn z wymogiem stosowania styków zwierciadlanych.
• Łączenie obciążeń rezystancyjnych (piece oporowe, grzałki) w kategorii AC‑1 – prąd do 22 A (3‑biegunowo).
• Impulsowe sterowanie przekaźnikami, stycznikami pomocniczymi lub wejściami PLC w układach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przy podłączaniu przewodów stosować moment dokręcania zacisków śrubowych zgodny z dokumentacją producenta, a przekrój przewodów dobrać do prądu obciążenia i temperatury otoczenia. Należy pamiętać o odpowiednim oznakowaniu obwodów oraz zachowaniu odstępów izolacyjnych.

FAQ

• Co oznacza styk mirror (zwierciadlany) i dlaczego jest ważny? Styk mirror to dodatkowy styk pomocniczy, który mechanicznie odwzorowuje położenie styków głównych. W aplikacjach safety (np. zatrzymanie awaryjne) umożliwia niezawodną sygnalizację, czy stycznik rzeczywiście się rozłączył – co jest wymagane przez normy bezpieczeństwa.
• Jakie napięcie sterowania jest wymagane? Stycznik przystosowany jest do sterowania napięciem stałym 24 V DC. Zintegrowane warystorowe zabezpieczenie chroni cewkę przed przepięciami, co zwiększa trwałość układu.
• Czy stycznik nadaje się do silników IE3? Tak, producent wskazuje, że urządzenie jest odpowiednie do silników o wysokiej klasie sprawności IE3 (oznaczone logo na opakowaniu). Należy jednak sprawdzić dobór mocy wg tabeli katalogowej.
