Stycznik mocy safety 7A, 3P + 2Z + 3R,sterowanie AC DILMS7-23(230V50HZ,240V60HZ) DILMS | 191740 Eaton

Alternatywny kod produktu: DILMS7-23(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

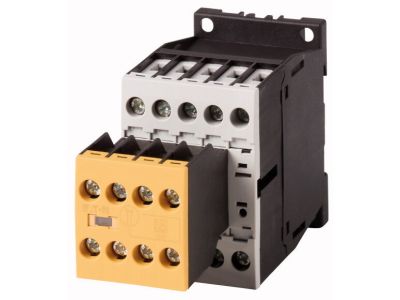

Stycznik mocy safety DILMS7‑23 (symbol 191740) to trójbiegunowe urządzenie przeznaczone do łączenia i rozłączania obwodów silnikowych oraz obciążeń rezystancyjnych. Prąd znamionowy roboczy AC‑3 (380‑400 V) wynosi 7 A, co pozwala na bezpieczne sterowanie silnikami o mocy do 3 kW w tej samej kategorii. Wyposażono go w 2 styki zwierne (NO) i 3 styki rozwierne (NC) – wszystkie wykonane jako styki lustrzane, gwarantujące niezawodną sygnalizację stanu w obwodach bezpieczeństwa. Urządzenie pracuje przy napięciu sterowania AC 230 V / 50 Hz i 240 V / 60 Hz.

• Prąd cieplny konwencjonalny I_th (AC‑1, 3 bieguny): 22 A (otwarty) / 18 A (zamknięty) – umożliwia bezpieczną pracę z obciążeniami bezindukcyjnymi, np. piecami oporowymi.
• Maksymalna moc silnika trójfazowego AC‑3: 2,2 kW przy 230 V, 3 kW przy 400 V, 3,5 kW przy 690 V – pokrywa zakres typowych napędów w przemyśle.
• Kategoria użytkowania AC‑4: 1 kW / 2,2 kW / 2,9 kW (odpowiednio 230/400/690 V) – nadaje się do rozruchu, hamowania przeciwprądem i pracy impulsowej silników.
• Styki pomocnicze 2NO + 3NC (lustrzane): Zapewniają bezpieczne odzwierciedlenie stanu styków głównych, wymagane w układach safety.
• Zaciski śrubowe: Ułatwiają pewne i trwałe podłączenie przewodów o odpowiednim przekroju.

Zgodność z Normami

Styki pomocnicze wykonane są zgodnie z normą EN 50 012 i posiadają konstrukcję styku lustrzanego. Urządzenie spełnia wymagania europejskich dyrektyw (oznakowanie CE) oraz standardów DIN dla styczników bezpieczeństwa. Przeznaczone do montażu w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Stycznik DILMS7‑23 został zaprojektowany do pracy w układach automatyki przemysłowej i maszynowej, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo funkcjonalne. Sprawdza się szczególnie w aplikacjach związanych z ochroną operatora i maszyn.

• Sterowanie trójfazowymi silnikami indukcyjnymi (klasa sprawności IE3 i niższe) w układach rozruchu, rewersji i hamowania.
• Współpraca z przekaźnikami bezpieczeństwa oraz sterownikami PLC w obwodach stopu awaryjnego.
• Łączenie obciążeń rezystancyjnych (piece, grzałki) w trybie AC‑1.
• Zastosowania wymagające pracy impulsowej lub przeciwpoślizgowej (AC‑4), np. w suwnicach, wciągarkach.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Urządzenie mocuje się za pomocą zatrzasku na szynę TH35 (DIN). Należy stosować momenty dokręcania zgodne z dokumentacją producenta oraz dobierać przekrój przewodów do prądu znamionowego i kategorii obciążenia. Podczas instalacji w obwodach safety konieczne jest zachowanie wymaganych odstępów izolacyjnych oraz weryfikacja styku lustrzanego.

FAQ

• Czy stycznik posiada podświetlenie (LED)? Nie, model DILMS7‑23 nie jest wyposażony we wbudowany wskaźnik świetlny. Stan załączenia można sygnalizować zewnętrzną lampką przez odpowiedni styk pomocniczy.
• Jaki jest stopień ochrony stycznika? Producent nie podaje konkretnego IP dla samego urządzenia. Standardowo aparatura modułowa montowana w rozdzielnicy osiąga ochronę IP20 od strony czołowej; szczegółowe warunki należy sprawdzić w dokumentacji technicznej.
• Do jakich kategorii użytkowania jest przystosowany? Stycznik przeznaczony jest do kategorii AC‑1 (obciążenia bezindukcyjne), AC‑3 (rozruch i wyłączanie silników podczas pracy) oraz AC‑4 (hamowanie przeciwprądem, rewersja i praca impulsowa).
