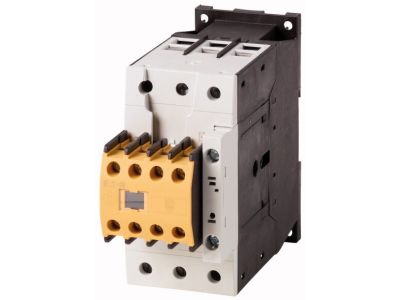

Stycznik mocy safety 40A, 3P + 2Z + 2R, sterowanie AC DILMS40-22(230V50HZ,240V60HZ) | 191746 Eaton

Alternatywny kod produktu: DILMS40-22(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy safety DILMS40-22 (nr katalogowy 191746) przeznaczony do sterowania silnikami trójfazowymi i obciążeń rezystancyjnych. Prąd znamionowy roboczy AC-3 wynosi 40 A przy 380-400 V, co pozwala na bezpieczną pracę silników o mocy do 18,5 kW bez ryzyka przegrzania styków. Wyposażony w 2 styki normalnie otwarte i 2 normalnie zamknięte (3P + 2Z + 2R) ze stykiem lustrzanym, zapewniającym niezawodną sygnalizację stanu.

• Prąd roboczy AC-3 40 A (380-400 V): Umożliwia bezpieczne załączanie i wyłączanie silników indukcyjnych o mocy do 18,5 kW bez przeciążeń styków.
• Prąd cieplny konwencjonalny AC-1 do 60 A (3 bieguny otwarte): Gwarantuje pracę z obciążeniami rezystancyjnymi, takimi jak piece oporowe, bez ryzyka przegrzania.
• Moc silników AC-3: 12,5 kW (230 V), 18,5 kW (400 V), 23 kW (690 V): Wszechstronność zastosowań przy różnych napięciach zasilania.
• Styki pomocnicze 2N/O + 2N/C (EN 50 012, styk lustrzany): Zapewniają bezpieczne odzwierciedlenie stanu styków głównych oraz redundancję w układach bezpieczeństwa.
• Przystosowany do silników IE3: Producent potwierdza zgodność z silnikami o wysokiej sprawności (logo IE3 na opakowaniu).

Zgodność z Normami

Stycznik DILMS40-22 spełnia wymagania normy EN 50 012 dotyczącej styków pomocniczych. Zastosowano styk lustrzany, który zapewnia niezawodną sygnalizację położenia styków głównych. Urządzenie posiada certyfikat CE i jest zgodne z europejskimi standardami bezpieczeństwa.

Zastosowanie

Stycznik znajduje zastosowanie w układach sterowania silnikami, obciążeniami rezystancyjnymi oraz w systemach bezpieczeństwa maszyn, gdzie wymagana jest redundancja styków.

• Sterowanie silnikami indukcyjnymi w kategoriach AC-3 i AC-4 – rozruch, wyłączanie w trakcie pracy, rewersja, impulsowanie.
• Obciążenia bezindukcyjne i lekko indukcyjne (AC-1) – piece oporowe, grzałki, oświetlenie.
• Zastosowania w układach bezpieczeństwa – styk lustrzany umożliwia niezawodne określenie stanu styków głównych.
• Automatyka budynkowa i przemysłowa – sterowanie pompami, wentylatorami, kompresorami, przenośnikami.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Stycznik montuje się na szynie TH35 (DIN) w rozdzielnicy. Zaciski śrubowe – moment dokręcania należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia (np. dla AC-3 do 40 A, dla AC-1 do 60 A). W przypadku montażu w szczelnej obudowie należy uwzględnić zmniejszony prąd cieplny (45 A dla 3 biegunów zamkniętych).

FAQ

• Jakie napięcie sterowania ma cewka? Cewka stycznika przystosowana jest do napięcia przemiennego: 230 V 50 Hz / 240 V 60 Hz.
• Ile styków pomocniczych posiada ten model? Stycznik wyposażony jest w 2 styki normalnie otwarte (N/O) i 2 normalnie zamknięte (N/C) – wszystkie ze stykiem lustrzanym, zgodnym z EN 50 012.
• Czy stycznik nadaje się do silników o klasie sprawności IE3? Tak, producent potwierdza przydatność do silników IE3. Urządzenia zgodne z IE3 są identyfikowane po logo na opakowaniu.
