Stycznik mocy safety 12A, 3P + 2Z + 3R, sterowanie DC DILMS12-R23(24VDC) DILMS | 191723 Eaton

Alternatywny kod produktu: DILMS12-R23(24VDC)

Opis i Kluczowe Cechy

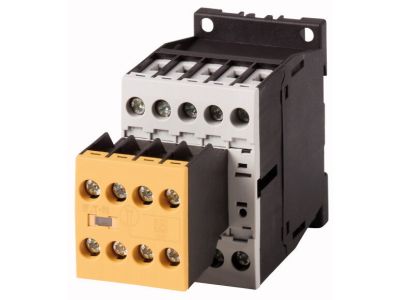

Stycznik bezpieczeństwa DILMS12-R23 (symbol 191723) to trójbiegunowe urządzenie mocy przeznaczone do pracy w kategoriach AC-1, AC-3 i AC-4. Oferuje znamionowy prąd roboczy AC-3 12 A przy 380–400 V, sterowanie napięciem stałym 24 V DC oraz konfigurację styków pomocniczych 2Z+3R (2 NO / 3 NC) z lustrzanym stykiem (mirror contact) zgodnym z normą EN 50 012. Zintegrowany warystor tłumi przepięcia cewki, a konstrukcja umożliwia współpracę z silnikami klasy IE3.

• Znamionowy prąd roboczy AC-3 12 A (380–400 V): Umożliwia bezpieczne załączanie i wyłączanie silników trójfazowych o mocy do 5,5 kW (przy 400 V) bez ryzyka przegrzania styków.
• Konfiguracja styków pomocniczych 2Z+3R (2 NO / 3 NC) z lustrzanym stykiem: Zapewnia niezawodną sygnalizację stanu styków głównych – w razie ich zgrzania styki pomocnicze pozostają w pozycji odpowiadającej stanowi rzeczywistemu, co jest kluczowe w układach bezpieczeństwa.
• Zintegrowany układ tłumiący warystor: Chroni cewkę sterującą przed przepięciami łączeniowymi, wydłużając żywotność stycznika i zwiększając niezawodność w systemach sterowania.
• Sterowanie DC 24 V: Pozwala na bezpośrednie współpracowanie z układami automatyki i sterownikami PLC bez dodatkowego przetwarzania napięcia, upraszczając instalację.
• Przystosowany do silników klasy IE3: Gwarantuje kompatybilność z nowoczesnymi, energooszczędnymi napędami – identyfikowany logo na opakowaniu.

Zgodność z Normami

Stycznik DILMS12-R23 spełnia wymagania normy EN 50 012 dla styków zwierciadlanych (lustrzanych) oraz posiada certyfikację CE. Urządzenie jest zgodne z wymogami dla silników o klasie sprawności IE3, co potwierdza odpowiednie oznaczenie na opakowaniu.

Zastosowanie

Stycznik bezpieczeństwa DILMS12-R23 przeznaczony jest do pracy w kategoriach użytkowania AC-1, AC-3 i AC-4, co czyni go uniwersalnym rozwiązaniem w przemyśle i automatyce budynkowej. Sprawdza się szczególnie tam, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo pracy maszyn.

• Sterowanie i zabezpieczenie silników trójfazowych w obrabiarkach, przenośnikach, wentylatorach i pompach (AC-3).
• Rozruch, zatrzymanie i rewers silników w aplikacjach wymagających częstego przełączania (AC-4).
• Załączanie obciążeń rezystancyjnych, takich jak piece oporowe czy grzałki (AC-1).
• Integracja z systemami bezpieczeństwa maszyn – lustrzany styk umożliwia monitorowanie stanu stycznika w układach kategorii 3/4 wg EN ISO 13849.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicach lub szafach sterowniczych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i sterowania. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami oraz prądem obciążenia. Zaciski śrubowe – dokręcać z zalecanym momentem podanym w dokumentacji producenta. Należy unikać montażu w środowiskach o wysokiej wilgotności i zapyleniu – typowo współczynnik ochrony IP20 zapewniony jest przez obudowę rozdzielnicy.

FAQ

• Czy stycznik posiada podświetlenie lub wskaźnik LED? W produkcie nie przewidziano diody sygnalizacyjnej – stan załączenia można monitorować poprzez styki pomocnicze (2Z+3R).
• Jaki jest stopień ochrony stycznika? Dane techniczne nie podają konkretnego IP – w normalnych warunkach montażu wewnątrz rozdzielnicy zapewniona jest ochrona IP20, typowa dla aparatury modułowej.
• Czy styki pomocnicze są zwierciadlane (mirror contact)? Tak, stycznik wyposażono w lustrzane styki pomocnicze (zgodne z EN 50 012), które wiernie odzwierciedlają stan styków głównych – ma to kluczowe znaczenie w obwodach bezpieczeństwa.
