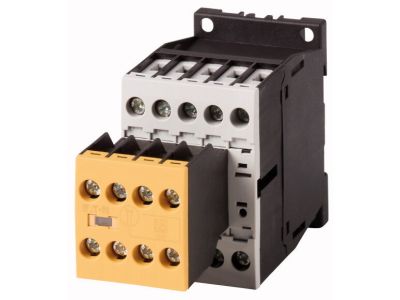

Stycznik mocy safety 12A, 3P + 2Z + 3R, sterowanie AC DILMS12-23(230V50HZ,240V60HZ) | 191742 Eaton

Alternatywny kod produktu: DILMS12-23(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy safety DILMS12-23 (nr kat. 191742) to trójbiegunowy stycznik z wbudowanymi stykami pomocniczymi, przeznaczony do pracy w kategoriach użytkowania AC-1, AC-3 oraz AC-4. Zaprojektowany do załączania i wyłączania silników indukcyjnych oraz obciążeń bezindukcyjnych, oferuje prąd znamionowy AC-3 12 A (380–400 V) przy mocy silnika do 5,5 kW. Wyposażony w dwa styki NO (normalnie otwarte) i trzy styki NC (normalnie zamknięte) oraz styk lustrzany, zapewnia wysoką niezawodność i bezpieczeństwo w instalacjach przemysłowych i budynkowych.

• Prąd znamionowy AC-3 12 A (380–400 V): Gwarantuje bezpieczną pracę z silnikami trójfazowymi o mocy do 5,5 kW, minimalizując ryzyko przegrzania styków podczas rozruchu i wyłączania.
• Styk lustrzany zgodny z EN 50012: Zapewnia niezawodną sygnalizację położenia styków głównych, co podnosi poziom bezpieczeństwa w aplikacjach safety – umożliwia odcięcie zasilania przy rozwarciu styków pomocniczych NC.
• Styki pomocnicze 2 NO + 3 NC: Ułatwiają realizację układów sterowania i sygnalizacji bez potrzeby dołączania dodatkowych modułów – oszczędność miejsca na szynie DIN.
• Szeroki zakres mocy silników (AC-3 i AC-4): Obsługuje silniki od 3,5 kW (230 V) do 6,5 kW (690 V) w kategorii AC-3 oraz do 4,4 kW (690 V) w AC-4, co czyni go uniwersalnym rozwiązaniem w różnych instalacjach.
• Zaciski śrubowe: Umożliwiają pewne i trwałe podłączenie przewodów o przekroju dobranym do prądu, ułatwiając montaż i konserwację.
• Prąd cieplny Ith 22 A (3 bieguny otwarte) / 18 A (zamknięte): Wysoka obciążalność cieplna pozwala na pracę w trudnych warunkach bez ryzyka przegrzania.

Zgodność z Normami

Stycznik DILMS12-23 spełnia wymagania normy EN 50012 w zakresie styków lustrzanych. Urządzenie jest zgodne z obowiązującymi dyrektywami europejskimi i posiada certyfikat CE. Producent oznaczył produkty przeznaczone do silników o klasie sprawności IE3 odpowiednim logo na opakowaniu, co potwierdza ich kompatybilność z nowoczesnymi energooszczędnymi napędami.

Zastosowanie

Dzięki parametrom technicznym i konstrukcji safety stycznik sprawdza się w różnych układach sterowania i zabezpieczeń. Rekomendowany do:

• Załączania i wyłączania silników trójfazowych w kategorii AC-3 (praca ciągła, rozruch) oraz AC-4 (praca rewersyjna, impulsowa, przeciwpoślizgowa) – np. w maszynach produkcyjnych, wentylatorach, sprężarkach.
• Sterowania obciążeniami bezindukcyjnymi lub lekko indukcyjnymi w kategorii AC-1 – piece oporowe, grzejniki, oświetlenie LED dużej mocy.
• Budowy układów bezpieczeństwa (safety) z wykorzystaniem styku lustrzanego – wymagane w aplikacjach, gdzie konieczne jest niezawodne odcięcie zasilania przy otwarciu styków głównych (np. w obwodach zatrzymania awaryjnego).
• Pracy z silnikami o wysokiej sprawności IE3 – stycznik dopuszczony do współpracy z tymi napędami (identyfikacja po logo na opakowaniu).

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków śrubowych oraz dopuszczalny przekrój przewodów należy dobrać zgodnie z dokumentacją producenta – nieprzestrzeganie tych wartości może prowadzić do przegrzania połączeń. Po zakończeniu instalacji sprawdź poprawność działania wszystkich styków i zabezpieczeń.

FAQ

• Czy stycznik DILMS12-23 ma wbudowane podświetlenie? Nie, w danych produktu nie przewidziano podświetlenia. Sygnalizacja stanu pracy wymaga zastosowania zewnętrznych wskaźników (np. lampki kontrolnej w obwodzie sterowania).
• Jaki stopień ochrony ma to urządzenie? W dostarczonych danych nie podano konkretnego stopnia ochrony. Standardowo aparatura modułowa do montażu w rozdzielnicy charakteryzuje się stopniem IP20 (ochrona przed dotykiem palcem). W przypadku pracy w trudniejszych warunkach należy zastosować dodatkową obudowę.
• Co oznacza styk lustrzany i do czego służy? Styk lustrzany to specjalny styk pomocniczy NC, który jest mechanicznie sprzężony z zestykami głównymi. W przypadku zajarzenia lub uszkodzenia styków głównych, styk lustrzany nie zmienia swojego stanu – zapewnia to wiarygodną sygnalizację położenia i jest wymagane w układach bezpieczeństwa (zgodnie z EN 50012).
