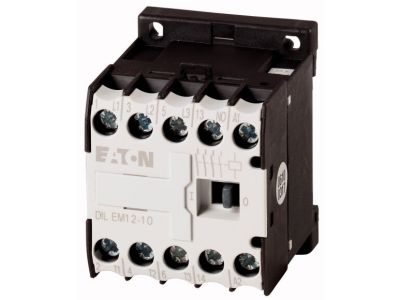

Stycznik mocy miniaturowy 12A 5,5kW, DILEM12-10-G(24VDC) DILEM | 127132 Eaton

Alternatywny kod produktu: DILEM12-10-G(24VDC)

Opis i Kluczowe Cechy

Stycznik mocy miniaturowy DILEM12-10-G (nr kat. 127132) to 3-biegunowe urządzenie przeznaczone do łączenia obwodów o prądzie znamionowym 12 A i mocy do 5,5 kW, wyposażone w cewkę sterującą 24 V DC. Dzięki napięciu izolacji Ui = 690 V oraz trwałości mechanicznej wynoszącej 10 milionów cykli łączenia zapewnia niezawodną pracę w wymagających aplikacjach przemysłowych. Szerokość modułu (1 moduł) umożliwia oszczędne zagospodarowanie przestrzeni w szafie sterowniczej.

• Prąd znamionowy 12 A: Umożliwia bezpieczne przełączanie obciążeń o średniej mocy w instalacjach przemysłowych i budynkowych.
• Napięcie izolacji Ui = 690 V: Gwarantuje wysoką odporność dielektryczną i bezpieczeństwo w sieciach o podwyższonym napięciu.
• 1 łącznik pomocniczy jako zestyk wymuszony: Mechanicznie wymusza rozłączenie styków, co zwiększa niezawodność sygnalizacji stanu łączeniowego.
• Trwałość mechaniczna 10 mln cykli: Długa żywotność bez konieczności częstej wymiany, redukuje koszty eksploatacji.
• Możliwość rozbudowy do 4 łączników pomocniczych: Elastyczne dopasowanie do potrzeb układu sterowania bez konieczności stosowania dodatkowych styczników.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z normą IEC/EN 60947, co potwierdza jego przydatność do zastosowań przemysłowych w zakresie łączeniowej aparatury rozdzielczej i sterowniczej. Posiada stopień ochrony IP20 oraz zabezpieczenie przed dotykiem zgodne z VDE 0106 część 100, gwarantujące bezpieczeństwo obsługi w typowych warunkach eksploatacji w rozdzielnicach. Urządzenie nosi oznakowanie CE.

Zastosowanie

Stycznik DILEM12-10-G znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne załączanie i wyłączanie odbiorników energii elektrycznej w układach automatyki przemysłowej i budynkowej.

• Sterowanie silnikami elektrycznymi (do 5,5 kW) – np. napędy wentylatorów, pomp, taśmociągów.
• Załączanie grzałek, oświetlenia i innych odbiorników rezystancyjnych lub indukcyjnych w szafach sterowniczych.
• Praca jako element w układach sterowania maszyn – współpraca z przekaźnikami PLC, przyciskami i przełącznikami.
• Realizacja sygnalizacji stanu pracy za pomocą zestyku pomocniczego wymuszonego w obwodach sygnalizacyjnych.

Wskazówki Montażowe

Montaż stycznika powinien być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od źródła. Urządzenie mocuje się na szynie TH35 (DIN) lub za pomocą śrub (mocowanie na płaszczyznę). Przekrój przewodów dobieraj zgodnie z obciążalnością prądową (min. 1,5 mm² dla 12 A, zalecany 2,5 mm²). Moment dokręcania śrub zacisków oraz ewentualnych dodatkowych łączników pomocniczych – stosuj się do wartości podanych w dokumentacji technicznej producenta. Nie przekraczaj dopuszczalnego prądu i napięcia znamionowego.

FAQ

• Jakie napięcie sterujące (cewki) ma ten stycznik? Stycznik wyposażony jest w cewkę na napięcie stałe 24 V DC.
• Ile łączników pomocniczych można dodać do stycznika? Standardowo stycznik posiada jeden wbudowany łącznik pomocniczy (zestyk wymuszony). Istnieje możliwość rozbudowy o maksymalnie 4 dodatkowe moduły łączników pomocniczych (dostępne jako akcesoria).
• Jaki stopień ochrony ma stycznik i gdzie można go montować? Stopień ochrony IP20 oznacza ochronę przed ciałami stałymi o średnicy powyżej 12 mm, dlatego urządzenie przeznaczone jest do montażu w suchych pomieszczeniach, wewnątrz rozdzielnic i szaf sterowniczych, gdzie nie jest narażone na wilgoć ani pył.
