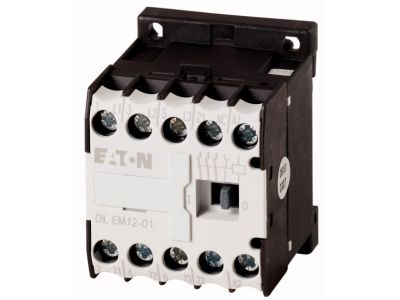

Stycznik mocy miniaturowy 12 A/5,5 kW A DILEM12-01(230V50HZ,240V60HZ) DILEM | 127091 Eaton

Alternatywny kod produktu: DILEM12-01(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy miniaturowy DILEM12-01 (symbol 127091) to trójbiegunowe urządzenie przeznaczone do sterowania silnikami oraz obciążeniami bezindukcyjnymi. Wyposażony w zestyk pomocniczy 1 NC (normalnie zamknięty) i cewkę przystosowaną do napięcia 230 V AC (50 Hz) / 240 V AC (60 Hz). Znamionowy prąd roboczy AC-3 wynosi 12 A przy 380–400 V, co pozwala na bezpieczną obsługę silników o mocy do 5,5 kW. Dzięki kompaktowej budowie i zaciskom śrubowym zapewnia łatwy montaż w standardowych rozdzielnicach.

• Znamionowy prąd roboczy AC-3 (12 A): Gwarantuje niezawodną pracę w obwodach silnikowych o podwyższonym obciążeniu, minimalizując ryzyko przegrzania styków.
• Moc silników AC-3 do 5,5 kW (380–400 V): Umożliwia bezpośrednie sterowanie silnikami średniej mocy w aplikacjach przemysłowych i budynkowych.
• Wbudowany zestyk pomocniczy 1 NC: Pozwala na realizację sygnalizacji stanu lub blokad bez konieczności stosowania dodatkowych modułów.
• Kategorie użytkowania AC-1, AC-3, AC-4: Uniwersalność zastosowań – od obciążeń rezystancyjnych (piece, grzejniki) po pracę impulsową i rewersyjną silników.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, ułatwiające montaż i konserwację.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony znakiem CE. Zgodność z odpowiednimi standardami DIN gwarantuje niezawodność w instalacjach niskiego napięcia. Montaż i eksploatacja zgodnie z dokumentacją producenta zapewniają długotrwałą i bezpieczną pracę.

Zastosowanie

Stycznik DILEM12-01 sprawdza się wszędzie tam, gdzie wymagane jest pewne przełączanie obwodów silnikowych i rezystancyjnych. Dzięki kompaktowej budowie doskonale nadaje się do szaf sterowniczych, rozdzielnic oraz układów automatyki.

• Sterowanie trójfazowymi silnikami indukcyjnymi w napędach wentylatorów, pomp, sprężarek i przenośników.
• Załączanie obciążeń rezystancyjnych, np. pieców oporowych, grzałek elektrycznych (kategoria AC-1).
• Realizacja impulsowych i rewersyjnych układów sterowania silników (AC-4) – np. w małych dźwigach, bramach, mieszadłach.
• Współpraca z przekaźnikami termicznymi serii DILE w celu ochrony silników przed przeciążeniem.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz do znamionowego prądu roboczego (12 A w kategorii AC-3). Momenty dokręcania zacisków śrubowych stosuj zgodne z dokumentacją producenta – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na jakość połączenia i bezpieczeństwo.

FAQ

• Czy stycznik ma wbudowany zestyk pomocniczy? Tak, stycznik wyposażony jest w jeden zestyk normalnie zamknięty (1 NC), który można wykorzystać do sygnalizacji stanu załączenia lub blokady.
• Jakie napięcie cewki jest wymagane? Cewka stycznika przystosowana jest do napięcia ~230 V AC (50 Hz) / ~240 V AC (60 Hz). Nie należy stosować napięcia stałego.
• Do jakich zastosowań najlepiej nadaje się ten model? Stycznik DILEM12-01 jest przeznaczony głównie do sterowania trójfazowymi silnikami indukcyjnymi o mocy do 5,5 kW (AC-3) oraz obciążeniami rezystancyjnymi. Sprawdzi się zarówno w prostych układach załączania, jak i w aplikacjach wymagających pracy impulsowej (AC-4).
