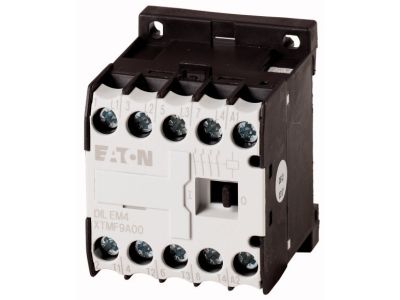

Stycznik mocy mały AC-3 I=9A P=4kW, DILEM4-G(24VDC) DILEM | 012701 Eaton

Alternatywny kod produktu: DILEM4-G(24VDC)

Opis i Kluczowe Cechy

Stycznik mocy mały AC-3 DILEM4-G (symbol 012701) z cewką 24 VDC to czterobiegunowy stycznik o prądzie znamionowym 9A w kategorii AC-3, co odpowiada mocy 4 kW. Dzięki zintegrowanemu połączeniu ochronnemu i stopniowi ochrony IP20 zapewnia bezpieczną eksploatację w rozdzielnicach. Urządzenie charakteryzuje się trwałością mechaniczną na poziomie 10 milionów cykli łączeń oraz możliwością rozbudowy o dodatkowe moduły.

• Prąd AC-3 9A / moc 4kW: Umożliwia niezawodne sterowanie silnikami o odpowiedniej mocy bez ryzyka przeciążeń styków.
• Cztery bieguny główne: Zapewniają równoczesne przełączanie czterech obwodów, idealne do silników trójfazowych z dodatkowym stykiem ochronnym.
• Napięcie izolacji Ui 690V: Gwarantuje bezpieczną pracę w instalacjach o napięciu do 690 V AC.
• Trwałość mechaniczna 10 mln cykli: Długa żywotność bez konieczności częstej wymiany – mniejsze koszty eksploatacji.
• Możliwość rozbudowy o moduły pomocnicze: Stycznik można wyposażyć w maksymalnie 4 łączniki pomocnicze, zwory punktu gwiazdowego, blokadę mechaniczną oraz inne akcesoria.

Zgodność z Normami

Stycznik spełnia wymagania norm IEC/EN 60947 oraz normę VDE 0106 część 100 dotyczącą ochrony przed dotykiem. Posiada stopień ochrony IP20 oraz oznakowanie CE, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Stycznik DILEM4-G przeznaczony jest do pracy w układach sterowania i automatyki przemysłowej, w szczególności do łączenia silników elektrycznych oraz innych odbiorników w kategorii AC-3.

• Sterowanie silnikami trójfazowymi o mocy do 4 kW (prąd 9A) w trybie pracy AC-3.
• Łączenie obwodów oświetlenia lub grzałek w aplikacjach przemysłowych.
• Współpraca z przekaźnikami i sterownikami PLC w szafach sterowniczych.
• Rozbudowa systemu o moduły łączników pomocniczych i zwory punktu gwiazdowego w układach rozruchu gwiazda-trójkąt.

Wskazówki Montażowe

Stycznik należy montować przez wykwalifikowany personel z uprawnieniami SEP. Przed montażem bezwzględnie odłączyć napięcie. Urządzenie mocuje się na szynie TH35/DIN lub za pomocą śrub – zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu 9A. Moment dokręcania śrub zacisków należy stosować według instrukcji dołączonej do produktu.

FAQ

• Jakie napięcie cewki ma stycznik? Cewka stycznika DILEM4-G jest przystosowana do napięcia 24 VDC.
• Jaki stopień ochrony ma stycznik? Posiada stopień ochrony IP20 – chroni przed dotykiem palcem, przeznaczony do montażu w suchych pomieszczeniach w rozdzielnicach.
• Czy można rozbudować stycznik o łączniki pomocnicze? Tak, stycznik umożliwia dołączenie maksymalnie 4 modułów łączników pomocniczych oraz innych akcesoriów, takich jak blokada mechaniczna czy zwora punktu gwiazdowego.
