Stycznik mocy mały AC-3 I=9A P=4kW 0Z1R, DILEM-01-G(48VDC) DILEM | 010496 Eaton

Alternatywny kod produktu: DILEM-01-G(48VDC)

Opis i Kluczowe Cechy

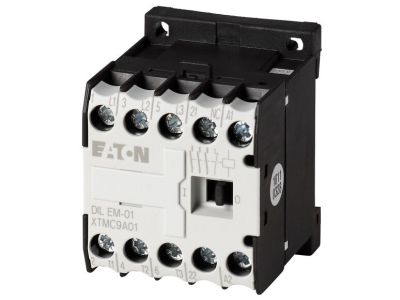

Stycznik mocy mały DILEM-01-G (48VDC) to 3-biegunowy stycznik o prądzie pracy AC-3 9A (moc 4kW) i napięciu izolacji Ui 690V. Wyposażony w 1 wbudowany łącznik pomocniczy realizujący funkcję zestyku wymuszonego, zapewnia bezpieczną sygnalizację stanu łączenia. Stopień ochrony IP20 umożliwia montaż w rozdzielnicach i szafach sterowniczych. Charakteryzuje się trwałością mechaniczną 10 mln cykli łączenia.

• Prąd AC-3 9A / moc 4kW: Umożliwia bezawaryjne sterowanie silnikami i odbiornikami o znacznym obciążeniu w kategorii AC-3.
• Napięcie izolacji Ui 690V: Gwarantuje bezpieczną pracę w instalacjach przemysłowych o podwyższonym napięciu roboczym.
• 1 łącznik pomocniczy (zestyk wymuszony): Zapewnia jednoznaczną sygnalizację położenia styków głównych – niezbędną w obwodach bezpieczeństwa.
• Stopień ochrony IP20: Chroni przed dotykiem przypadkowym, odpowiedni do zabudowy w rozdzielnicach i szafach sterowniczych.
• Trwałość mechaniczna 10 mln cykli: Potwierdza długą żywotność urządzenia i niezawodność nawet w aplikacjach o dużej częstotliwości łączeń.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC/EN 60947 oraz zapewnia zabezpieczenie przed dotykiem zgodnie z VDE 0106 część 100. Posiada certyfikację CE, potwierdzającą zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Dzięki parametrom AC-3 i zintegrowanemu zestykowi wymuszonemu stycznik DILEM-01-G znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych i budynkowych:

• Sterowanie silnikami asynchronicznymi w napędach wentylatorów, pomp, przenośników.
• Załączanie i wyłączanie odbiorników rezystancyjnych (grzałki, piece rezystancyjne) w kategorii AC-1.
• Współpraca z przekaźnikami programowalnymi, PLC lub innymi stycznikami w układach sekwencyjnych i kaskadowych.
• Automatyka budynkowa – sterowanie oświetleniem, klimatyzacją, roletami w obwodach 48 VDC zasilania cewki.

Wskazówki Montażowe

Montaż i okablowanie stycznika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Przekrój przewodów oraz moment dokręcania połączeń śrubowych należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi przepisami. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów.

FAQ

• Czy stycznik posiada podświetlenie lub diodę LED sygnalizującą stan? Stycznik nie jest wyposażony w podświetlenie. Stan łączenia (zwarty/rozwarty) można monitorować za pomocą wbudowanego zestyku wymuszonego na zaciskach łącznika pomocniczego.
• Jaki stopień ochrony ma stycznik i gdzie mogę go zainstalować? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotknięciem palcem. Jest on wystarczający do montażu w typowych rozdzielnicach i szafach sterowniczych w suchych pomieszczeniach.
• W jakim trybie pracy (kategorii użytkowania) może pracować stycznik? Stycznik przeznaczony jest do pracy w kategorii AC-3 (sterowanie silnikami) oraz AC-1 (odbiorniki rezystancyjne) przy prądzie 9 A. Do kategorii AC-4 (hamowanie, nawroty) należy zastosować stycznik o wyższej wydajności łączeniowej.
