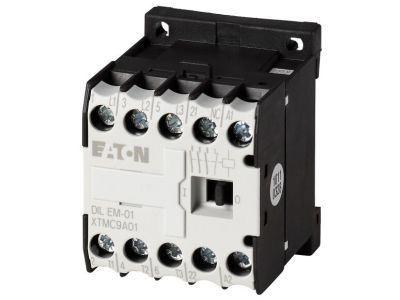

Stycznik mocy mały 9A 3P 220V DC 0Z1R, DILEM-01-G(220VDC) DILEM | 010168 Eaton

Alternatywny kod produktu: DILEM-01-G(220VDC)

Opis i Kluczowe Cechy

Stycznik mocy mały 9A 3P 220V DC (symbol 010168, seria DILEM) przeznaczony jest do sterowania trójfazowymi odbiornikami o prądzie do 9 A. Wyposażony w 1 łącznik pomocniczy jako zestyk wymuszony, zapewnia pewną sygnalizację stanu pracy oraz bezpieczeństwo w obwodach sterowania. Napięcie izolacji Ui 690 V gwarantuje wysoki poziom izolacji, a zabezpieczenie przed dotykiem zgodne z VDE 0106 cz.100 chroni operatora. Trwałość mechaniczna 10 mln cykli oznacza długą żywotność w aplikacjach przemysłowych. Aparat montowany jest na śruby i zaciski, co ułatwia instalację w rozdzielnicach i szafach sterowniczych.

• Trzy bieguny (3P) i prąd 9 A: umożliwia bezpieczne załączanie i wyłączanie trójfazowych odbiorników o prądzie znamionowym do 9 A, np. silników, grzałek czy transformatorów.
• 1 łącznik pomocniczy jako zestyk wymuszony: niezawodnie sygnalizuje położenie styków głównych, co zwiększa bezpieczeństwo w układach automatyki i pozwala na diagnostykę stanu stycznika.
• Trwałość mechaniczna 10 mln cykli: wysoka odporność na zużycie przekłada się na długi okres eksploatacji bez konieczności częstej wymiany, nawet w aplikacjach o intensywnym cyklu pracy.
• Napięcie izolacji Ui = 690 V: zapewnia bezpieczną pracę w instalacjach o podwyższonym napięciu roboczym oraz zwiększa odporność na przepięcia.
• Zabezpieczenie przed dotknięciem zgodne z VDE 0106 cz.100: ochrona przed przypadkowym kontaktem z elementami pod napięciem – kluczowa dla bezpieczeństwa personelu podczas obsługi i konserwacji.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC/EN 60947 dotyczącej aparatury rozdzielczej i sterowniczej. Posiada stopień ochrony IP20 (ochrona przed dotknięciem palcami i ciałami stałymi >12 mm) oraz zabezpieczenie przed dotknięciem zgodne z VDE 0106 cz.100. Aparat oznaczony jest znakiem CE, potwierdzającym zgodność z obowiązującymi dyrektywami unijnymi.

Zastosowanie

Stycznik mocy 9A 3P dedykowany jest do sterowania odbiornikami w instalacjach przemysłowych, budynkowych oraz w szafach sterowniczych. Sprawdza się zarówno w nowych projektach, jak i przy modernizacji istniejących układów.

• Załączanie i wyłączanie silników trójfazowych o prądzie do 9 A (np. wentylatory, pompy, sprężarki).
• Sterowanie grzałkami, transformatorami i innymi odbiornikami rezystancyjno-indukcyjnymi w obwodach 230/400 V AC.
• Jako element układów automatyki – podawanie impulsów do styczników pomocniczych, przekaźników lub sterowników PLC.
• W sygnalizacji i blokadach (dzięki zestykowi wymuszonemu) – monitorowanie stanu łączenia w układach bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie stycznika powinny być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia (minimum SEP do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od sieci. Aparat mocuje się za pomocą śrub i zacisków – siłę dokręcania oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta (typowe zaciski śrubowe dla przewodów 1–4 mm²). Po zakończeniu montażu sprawdź działanie ręczne przełącznika oraz zadziałanie zestyku wymuszonego. Pamiętaj o zachowaniu odstępów izolacyjnych i ochronie przed zwarciami (zabezpieczenie nadprądowe dobrane do prądu znamionowego stycznika).

FAQ

• Czy stycznik posiada podświetlenie? Stycznik nie jest wyposażony w diodę sygnalizacyjną ani podświetlenie. Stan załączenia można monitorować poprzez zestyk pomocniczy wymuszony (sprzężenie zwrotne do układu sterowania).
• Jaki jest stopień ochrony stycznika? Stopień ochrony wynosi IP20 – zapewnia ochronę przed dotykiem palcami oraz przed ciałami stałymi o średnicy powyżej 12 mm. Aparat przeznaczony jest do montażu w suchych pomieszczeniach, w szafach sterowniczych lub rozdzielnicach o odpowiedniej obudowie.
• Czy zestyk pomocniczy jest normalnie otwarty (NO) czy normalnie zamknięty (NC)? Fabrycznie stycznik wyposażony jest w 1 łącznik pomocniczy jako zestyk wymuszony – nie jest on oznaczony jako NO ani NC w danych technicznych. W praktyce zestyk wymuszony przełącza się zgodnie z położeniem styków głównych, co umożliwia jednoznaczną sygnalizację stanu roboczego.
