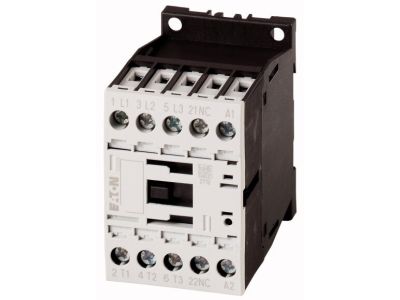

Stycznik mocy, I=9A [AC-3] 0Z 1R DILM9-01(220VDC) | 276744 Eaton

Alternatywny kod produktu: DILM9-01(220VDC)

Opis i Kluczowe Cechy

Stycznik mocy DILM9-01 (symbol 276744) to trójbiegunowy stycznik o znamionowym prądzie roboczym 9 A w kategorii AC-3, przystosowany do sterowania silnikami indukcyjnymi. Wyposażony w cewkę sterującą 220 V DC oraz jeden styk pomocniczy rozwierny (1R). Zaciski śrubowe umożliwiają pewne przyłączenie przewodów. Szerokość modułu zgodna z standardem DIN – aparat przeznaczony do montażu w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy AC-3 (9 A): Zapewnia bezpieczną pracę przy rozruchu i zatrzymaniu silników indukcyjnych bez ryzyka przegrzania styków.
• Napięcie cewki sterującej 220 V DC: Umożliwia stosowanie w instalacjach prądu stałego, kompatybilny z typowymi układami automatyki.
• Styk pomocniczy 1R (rozwierny): Pozwala na sygnalizację stanu załączenia lub realizację obwodów blokujących.
• Zaciski śrubowe: Gwarantują trwałe i pewne połączenie, łatwe w montażu i serwisie.
• 3 bieguny główne: Przeznaczony do przełączania trzech faz, odpowiedni do silników i innych odbiorników trójfazowych.

Zgodność z Normami

Stycznik DILM9-01 został zaprojektowany zgodnie z wymaganiami norm europejskich dla aparatury łączeniowej i posiada certyfikat CE. Producent deklaruje kompatybilność z silnikami o klasie sprawności IE3 (odpowiednie oznaczenie na opakowaniu).

Zastosowanie

Stycznik DILM9-01 znajduje zastosowanie w układach sterowania i automatyki przemysłowej, szczególnie tam, gdzie wymagana jest pewna łączność w obwodach silnikowych oraz odbiornikach rezystancyjnych.

• Sterowanie trójfazowymi silnikami indukcyjnymi w kategorii użytkowej AC-3 (normalny rozruch i zatrzymanie).
• Łączenie obciążeń rezystancyjnych, takich jak piece oporowe (kategoria AC-1).
• Praca w kategorii AC-4 (rozruch, hamowanie przeciwprądem, cofanie) – wymagane dodatkowe prowadzenie pod kątem prądu znamionowego.
• Zastosowanie w rozdzielnicach, szafach sterowniczych oraz układach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przekrój przewodów należy dobrać do prądu znamionowego obwodu. Moment dokręcania zacisków śrubowych stosuj zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie jest napięcie cewki sterującej? Cewka stycznika DILM9-01 (276744) jest przystosowana do napięcia 220 V DC.
• Czy stycznik ma podświetlenie lub wskaźnik stanu? Nie – to standardowy stycznik mocy bez wbudowanego podświetlenia. Stan załączenia można sygnalizować za pomocą zewnętrznego styku pomocniczego lub lampki.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia IP dla tego modelu. Typowo aparatura modułowa montowana w rozdzielnicy osiąga ochronę IP20. Szczegółowe informacje znajdują się w karcie katalogowej.
