Stycznik mocy I=225A [AC-3] 2Z2R DILM250-S/22(110-120V50/60HZ) DILM | 274189 Eaton

Alternatywny kod produktu: DILM250-S/22(110-120V50/60HZ)

Opis i Kluczowe Cechy

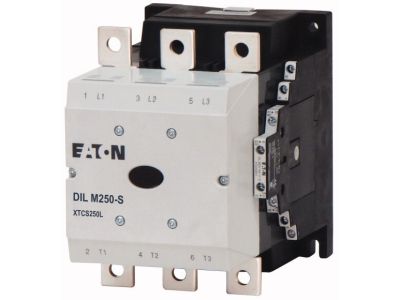

Stycznik mocy Eaton DILM250-S/22 (symbol 274189) to trójbiegunowe urządzenie przeznaczone do załączania i wyłączania odbiorników w obwodach prądu przemiennego. Wyposażony w dwa zwierne i dwa rozwierne styki pomocnicze (2Z2R), zapewnia elastyczność w realizacji układów sterowania. Znamionowy prąd roboczy w kategorii AC-3 wynosi 250 A przy napięciu 380–400 V, co gwarantuje bezpieczną pracę z silnikami indukcyjnymi średniej i dużej mocy. Prąd cieplny umowny (Ith) dla pracy ciągłej na wolnym powietrzu sięga 430 A, a w obudowie 300 A. Cewka sterująca przystosowana jest do napięcia 110–120 V AC 50/60 Hz.

• Prąd AC-3 250 A (380–400 V): Umożliwia niezawodne przełączanie silników indukcyjnych bez ryzyka przegrzania styków podczas rozruchu i pracy ciągłej.
• Prąd AC-1 Ith 430 A (na wolnym powietrzu): Wysoka obciążalność prądowa dla obwodów rezystancyjnych i małoindukcyjnych, np. grzałek lub sterowania oświetleniem.
• 2 styki zwierne (NO) i 2 rozwierne (NC): Gotowa konfiguracja styków pomocniczych do sygnalizacji, blokad lub rozbudowy układów logicznych – bez potrzeby dodatkowych modułów.
• Cewka 110–120 V AC 50/60 Hz: Uniwersalne napięcie sterujące, powszechnie stosowane w instalacjach przemysłowych i rozdzielnicach.
• Podłączenie śrubowe: Pewne i trwałe połączenie przewodów, łatwe w serwisowaniu i przystosowane do przekrojów typowych dla dużych prądów.

Zgodność z Normami

Stycznik został zaprojektowany zgodnie z wymaganiami norm europejskich (seria IEC/EN 60947) oraz posiada oznaczenie CE. Przeznaczony do stosowania w warunkach przemysłowych, gwarantuje bezpieczną eksploatację przy zachowaniu zaleceń montażowych.

Zastosowanie

Dzięki wysokim prądom znamionowym i elastycznej konfiguracji styków, stycznik DILM250-S/22 znajduje zastosowanie w różnorodnych układach automatyki i sterowania maszyn.

• Sterowanie silnikami indukcyjnymi dużej mocy (kategoria AC-3, AC-4) – rozruch, praca, hamowanie przeciwwłączeniowe.
• Załączanie i wyłączanie obciążeń rezystancyjnych (grzałki, piece oporowe) w kategorii AC-1.
• Impulsowe sterowanie stycznikami nadrzędnymi, przekaźnikami lub wejściami PLC w rozdzielnicach głównych.
• Zastosowanie w automatyce budynkowej i przemysłowej gdzie wymagane są dodatkowe styki pomocnicze do sygnalizacji lub blokad.

Wskazówki Montażowe

Montaż i podłączenie stycznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilania. Urządzenie mocuje się na szynie TH35 (DIN) lub za pomocą śrub do płyty montażowej – stosownie do dokumentacji producenta. Przekrój przewodów należy dobrać do prądu obciążenia i temperatury otoczenia. Momenty dokręcania śrub podać zgodnie z instrukcją montażową (brak w danych – należy kierować się dokumentacją dołączoną do produktu). Po zakończeniu prac sprawdzić poprawność połączeń i działanie cewki.

FAQ

• Czy stycznik jest wyposażony w podświetlenie cewki (LED)? W standardowym wykonaniu DILM250-S/22 nie posiada wbudowanego podświetlenia. W razie potrzeby sygnalizacji stanu załączenia można zastosować zewnętrzne moduły sygnalizacyjne lub diodę szeregowo z cewką (zgodnie z zaleceniami producenta).
• Jaki stopień ochrony ma ten stycznik? Producent nie podaje dla tego modelu konkretnej klasy IP. W warunkach normalnych pracy w rozdzielnicy (środowisko suche, bez pylenia) przyjmuje się ochronę odpowiadającą IP20 – stycznik nie jest odporny na działanie wody ani pyłu. W instalacjach narażonych na wilgoć konieczne jest zastosowanie obudowy zewnętrznej.
• Czy stycznik może pracować w trybie ciągłym (AC-1) przez cały czas? Tak, przy obciążeniu nieindukcyjnym lub małoindukcyjnym (kategoria AC-1) stycznik może pracować w sposób ciągły, o ile prąd nie przekracza wartości Ith w danych warunkach: 430 A na wolnym powietrzu, 300 A w obudowie. Należy uwzględnić temperaturę otoczenia i sposób zabudowy.
