Stycznik mocy do PLC AC-3 9A 4kW 3P, 20-60V AC/DC, 1NC, AF09Z-30-01-21, zaciski śrubowe | 1SBL136001R2101 ABB

Alternatywny kod produktu: 1SBL136001R2101

Opis i Kluczowe Cechy

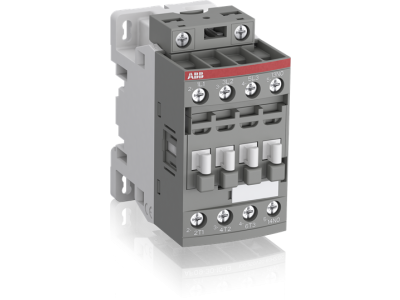

Stycznik mocy AF09Z-30-01-21 (symbol 1SBL136001R2101) to 3-biegunowe urządzenie zaprojektowane do sterowania silnikami trójfazowymi o mocy do 4 kW w trybie AC-3 (690 V AC). Przeznaczone do współpracy z napięciem sterowniczym 20-60V AC/DC, co zapewnia elastyczność w aplikacjach przemysłowych. Wyposażone w jeden styk pomocniczy NC (normalnie zwarty) oraz zaciski śrubowe, co ułatwia montaż i konserwację.

• 3-biegunowa konstrukcja 3P: Zapewnia pewne połączenie wszystkich trzech faz, niezbędne w sterowaniu silnikami trójfazowymi.
• Prąd znamionowy 9A: Przeznaczony do obciążeń do 9A w trybie AC-3, co odpowiada mocy silników do 4 kW / 400V AC.
• Napięcie sterownicze 20-60V AC/DC: Szeroki zakres zasilania cewki umożliwia integrację z różnymi systemami sterowania.
• 1 styk pomocniczy NC (normalnie zwarty): Umożliwia sygnalizację stanu stycznika oraz sterowanie dodatkowymi obwodami pomocniczymi.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, ułatwiające montaż i serwis.

Zgodność z Normami

Stycznik AF09Z-30-01-21 spełnia wymagania norm międzynarodowych IEC 60947-4-1 oraz UL 60947-4-1, co gwarantuje niezawodność i bezpieczeństwo w zastosowaniach przemysłowych. Produkt posiada oznakowanie CE i jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Stycznik AF09Z-30-01-21 znajduje szerokie zastosowanie w układach sterowania silnikami, rozdzielnicach przemysłowych oraz systemach automatyki. Jego parametry sprawiają, że jest idealny do:

• Sterowania silnikami trójfazowymi o mocy do 4 kW w trybie AC-3.
• Zastosowań w maszynach przemysłowych, pompach, wentylatorach i przenośnikach taśmowych.
• Integracji z systemami PLC i innymi układami sterowania wymagającymi sygnalizacji stanu stycznika.
• Obwodów mocy wymagających pewnego i trwałego połączenia trzech faz.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie należy zainstalować na szynie DIN lub w obudowie, zgodnie z normami PN-EN 60947. Zaciski śrubowe należy dokręcić z zalecanym momentem, aby zapewnić pewne połączenie. Napięcie sterownicze 20-60V AC/DC należy podłączyć do odpowiednich zacisków, a obwód mocy do zacisków 1-3-5 (L1-L2-L3). Połączenia należy zabezpieczyć przed zwarciami odpowiednimi zabezpieczeniami obwodu.

FAQ

• Czy stycznik AF09Z-30-01-21 nadaje się do sterowania silnikami jednofazowymi? Stycznik jest przeznaczony do sterowania silnikami trójfazowymi w trybie AC-3. Dla silników jednofazowych należy dobrać odpowiedni stycznik jednofazowy.
• Jaki jest maksymalny prąd łączeniowy stycznika? Maksymalny prąd łączeniowy wynosi 9A w trybie AC-3, co odpowiada mocy silników do 4 kW przy napięciu 400V AC.
• Czy stycznik posiada zabezpieczenie termiczne? Stycznik nie posiada wbudowanego zabezpieczenia termicznego. Dla ochrony silnika należy stosować zewnętrzne zabezpieczenia przeciwzwarciowe i przeciążeniowe.
