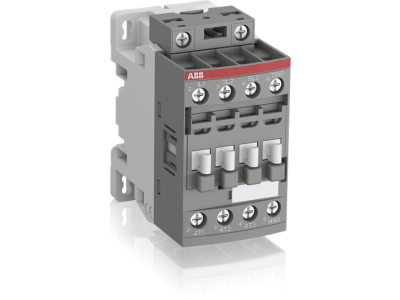

Stycznik mocy do PLC AC-3 12A 5,5kW 3P, 100-250V AC/DC, 1NO, AF16Z-30-10-23, zaciski śrubowe | 1SBL176001R2310 ABB

Alternatywny kod produktu: 1SBL176001R2310

Opis i Kluczowe Cechy

Stycznik mocy AF16Z-30-10-23 (symbol 1SBL176001R2310) to 3-biegunowe urządzenie przeznaczone do sterowania silnikami elektrycznymi oraz przełączania obwodów mocy. Pracuje w zakresie napięć 100-250V AC/DC, co zapewnia elastyczność zastosowania w różnych instalacjach. Wyposażony w jeden normalnie otwarty styk pomocniczy (1NO) i zaciski śrubowe, ułatwiające montaż i konserwację.

• Napięcie zasilania 100-250V AC/DC: Szeroki zakres napięć zasilających umożliwia stosowanie w instalacjach jedno- i trójfazowych, zwiększając uniwersalność urządzenia.
• Styk pomocniczy 1NO: Umożliwia sygnalizację stanu pracy stycznika oraz sterowanie dodatkowymi obwodami pomocniczymi w układach automatyki.
• Zaciski śrubowe: Gwarantują pewny i bezpieczny kontakt elektryczny, ułatwiają montaż i serwisowanie instalacji.
• Prąd 12A/30A (AC-1/AC-3): Stycznik obsługuje prąd znamionowy 12A (AC-3) i 30A (AC-1), co pozwala na sterowanie silnikami do 5,5kW (AC-3) lub obwodami ogólnego zastosowania.
• 3-biegunowa konstrukcja: Zapewnia równomierne rozłożenie obciążenia, co zwiększa niezawodność i żywotność stycznika w długotrwałej eksploatacji.

Zgodność z Normami

Stycznik AF16Z-30-10-23 spełnia wymagania norm międzynarodowych IEC 60947-4-1 oraz UL 508, co potwierdza jego zgodność z wymogami dotyczącymi aparatury łączeniowej w instalacjach elektrycznych. Posiada certyfikację CE.

Zastosowanie

Stycznik AF16Z-30-10-23 znajduje zastosowanie w układach sterowania silnikami oraz w obwodach mocy, gdzie wymagane jest niezawodne i precyzyjne przełączanie.

• Sterowanie silnikami trójfazowymi o mocy do 5,5kW (AC-3) i 7,5kW (600V UL) – np. napędy maszyn przemysłowych, wentylatory, pompy.
• Przełączanie obwodów mocy do 30A (AC-1) – zasilanie rozdzielnic, szaf sterowniczych, układów grzewczych.
• Integracja z systemami automatyki PLC – styk pomocniczy 1NO umożliwia sygnalizację stanu pracy i współpracę z układami sterowania.
• Instalacje przemysłowe i budowlane – wszędzie tam, gdzie wymagana jest wysoka niezawodność i trwałość stycznika.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w instalacji. Stycznik montować na szynie DIN lub w obudowie rozdzielnicy, zgodnie z zaleceniami producenta. Zaciski śrubowe dokręcać z odpowiednim momentem, aby zapewnić pewny kontakt elektryczny. Po montażu należy sprawdzić poprawność działania stycznika w warunkach roboczych, uwzględniając parametry znamionowe układu.

FAQ

• Jaki jest maksymalny prąd roboczy stycznika? Stycznik obsługuje prąd znamionowy 12A (AC-3) i 30A (AC-1), co pozwala na sterowanie silnikami do 5,5kW (AC-3) lub obwodami ogólnymi do 30A.
• Czy stycznik posiada styk pomocniczy? Tak – wyposażony jest w jeden normalnie otwarty styk pomocniczy (1NO), umożliwiający sygnalizację stanu pracy i integrację z układami automatyki.
• Jaki jest zakres napięć zasilających? Stycznik pracuje w zakresie 100-250V AC/DC, co pozwala na stosowanie w różnych typach instalacji elektrycznych.
