Stycznik mocy do PLC AC-3 12A 5,5kW 3P, 100-250V AC/DC, 1NO, AF12Z-30-10-23, zaciski śrubowe | 1SBL156001R2310 ABB

Alternatywny kod produktu: 1SBL156001R2310

Opis i Kluczowe Cechy

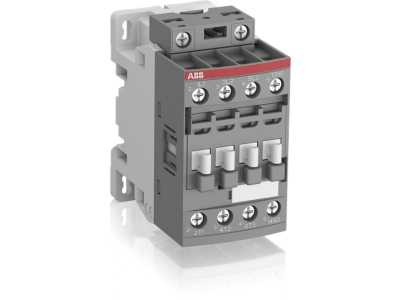

Stycznik mocy AF12Z-30-10-23 (symbol 1SBL156001R2310) to 3-biegunowe urządzenie klasy AC-3 o prądzie znamionowym 12A, przeznaczone do sterowania silnikami o mocy do 5,5 kW (400V AC). Charakteryzuje się szerokim zakresem napięcia zasilania 100-250V AC/DC, co pozwala na elastyczne stosowanie w różnych systemach sterowania. Wyposażony w jeden normalnie otwarty styk pomocniczy NO i zaciski śrubowe, gwarantuje niezawodne połączenia elektryczne.

• Prąd znamionowy 12A (AC-3): Zapewnia pewne załączanie i wyłączanie silników o mocy do 5,5 kW przy napięciu 400V AC, zgodnie z normami IEC.
• 1 styk pomocniczy NO: Umożliwia budowę układów sterowania z sygnalizacją stanu pracy stycznika.
• Zakres napięcia 100-250V AC/DC: Uniwersalność zasilania – kompatybilny z większością sieci energetycznych w instalacjach przemysłowych.
• 3-biegunowa konstrukcja: Przeznaczony do trójfazowych obwodów mocy, kluczowy w układach napędowych i automatyce przemysłowej.
• Zaciski śrubowe: Trwałe i pewne połączenie przewodów, ułatwiające montaż i serwisowanie.

Zgodność z Normami

Stycznik AF12Z-30-10-23 spełnia wymagania normy IEC 60947-4-1 dla styczników i przekaźników mocy. Produkt posiada deklarację zgodności CE oraz certyfikację UL (dla standardów amerykańskich), co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych.

Zastosowanie

Stycznik AF12Z-30-10-23 znajduje szerokie zastosowanie w układach sterowania silnikami, automatyce przemysłowej oraz systemach napędowych.

• Sterowanie trójfazowymi silnikami indukcyjnymi do 5,5 kW w napędach maszyn i urządzeń przemysłowych.
• Budowa układów sterowania z sygnalizacją stanu pracy (poprzez styk pomocniczy NO).
• Zastosowanie w systemach automatyki budynkowej i przemysłowej jako element wykonawczy.
• Wyłączanie i załączanie obwodów mocy w układach o napięciu do 690V AC (zgodnie z normami IEC).

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Stycznik należy zamontować na szynie DIN lub płycie montażowej, stosując odpowiednie momenty dokręcania zacisków (zgodnie z dokumentacją producenta). Należy zapewnić odpowiednie chłodzenie i unikać nadmiernego nagrzewania się urządzenia. Po montażu sprawdzić poprawność połączeń, a w układzie zabezpieczeń zweryfikować prądy zwarciowe i zdolności łączeniowe.

FAQ

• Czy stycznik AF12Z-30-10-23 nadaje się do sterowania silnikami jednofazowymi? Nie – jest to stycznik 3-biegunowy przeznaczony do układów trójfazowych. Do sterowania silnikami jednofazowymi należy zastosować odpowiednie styczniki jednofazowe.
• Jakie jest maksymalne napięcie pracy stycznika? Maksymalne napięcie pracy wynosi 690V AC (zgodnie z normami IEC) lub 600V AC (w standardzie UL).
• Czy stycznik posiada zabezpieczenie termiczne? Urządzenie nie posiada wbudowanego zabezpieczenia termicznego. W układzie należy zastosować zewnętrzne zabezpieczenia przeciążeniowe (np. wyłączniki silnikowe).
