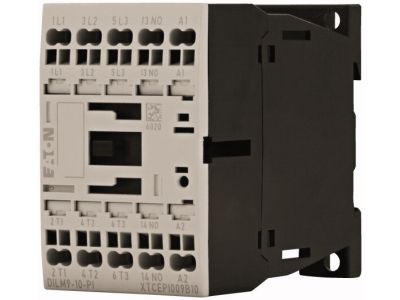

Stycznik mocy DILM 9A 3P 4kW 24V DC 1NO DILM9-10(24VDC)-PI | 199233 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 199233 to zaawansowane rozwiązanie przeznaczone do sterowania silnikami elektrycznymi oraz innymi odbiornikami energii w układach automatyki przemysłowej. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 9 A w kategorii AC-3 przy napięciu 400 V, co przekłada się na zdolność łączeniową dla standardowych silników indukcyjnych o mocy do 4 kW. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnych zacisków wtykowych typu Push-In, które znacząco skracają czas montażu i eliminują konieczność okresowego dokręcania śrub, zapewniając trwałe i odporne na wstrząsy połączenie elektryczne.

• Konfiguracja styków: 3-biegunowy układ styków głównych z dodatkowym stykiem pomocniczym 1NO (normalnie otwartym).
• Napięcie sterujące: Cewka zasilana napięciem bezpiecznym 24V DC, idealna do bezpośredniej współpracy ze sterownikami PLC.
• Wydajność energetyczna: Pełna kompatybilność z silnikami o wysokiej klasie sprawności IE3, co pozwala na budowę nowoczesnych i energooszczędnych systemów napędowych.
• Kategorie użytkowania: Wszechstronność dzięki certyfikacji dla kategorii AC-1 (obciążenia rezystancyjne), AC-3 (silniki klatkowe) oraz AC-4 (praca nawrotna i impulsowanie).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w trudnych warunkach przemysłowych. Stycznik spełnia wymagania normy IEC/EN 60947, co potwierdza jego parametry w zakresie aparatury niskonapięciowej. Dodatkowo, urządzenia te są w pełni przystosowane do wymogów dyrektyw dotyczących ekoprojektu, o czym świadczy dedykowane oznaczenie logo IE3 na opakowaniu, potwierdzające zdolność do obsługi prądów rozruchowych generowanych przez silniki o podwyższonej sprawności.

Zastosowanie

Stycznik DILM9-10(24VDC)-PI znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Układach napędowych: Sterowanie pracą standardowych silników indukcyjnych AC w maszynach i liniach produkcyjnych.
• Systemach grzewczych: Obsługa pieców oporowych i obciążeń nieindukcyjnych (kategoria AC-1).
• Automatyce budynkowej: Dzięki cewce 24V DC świetnie integruje się z systemami inteligentnego zarządzania budynkiem.
• Ciężkich warunkach pracy: Możliwość wykorzystania w trybie AC-4, obejmującym hamowanie przeciwprądem oraz sterowanie impulsowe.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TS35). Dzięki technologii Push-In, przewody (zarówno druty, jak i linki z tulejkami) montuje się poprzez proste wciśnięcie w zacisk, co gwarantuje optymalną siłę docisku przez cały okres eksploatacji. Należy zwrócić uwagę na odpowiednie odizolowanie końcówek przewodów zgodnie z instrukcją producenta. Kompaktowa obudowa pozwala na gęstą zabudowę w szafie sterowniczej, co jest kluczowe przy optymalizacji miejsca w rozdzielnicach.

FAQ

• Czy technologia Push-In jest bezpieczna przy wibracjach? Tak, zaciski wtykowe Push-In zapewniają stały docisk sprężynowy, który jest znacznie bardziej odporny na poluzowanie pod wpływem drgań niż tradycyjne zaciski śrubowe.
• Czy stycznik może współpracować z silnikami IE3? Tak, model ten jest specjalnie przystosowany do wyższych prądów rozruchowych charakterystycznych dla silników o klasie sprawności IE3.
• Jakie jest napięcie sterowania cewki? Stycznik posiada cewkę na napięcie stałe 24V DC, co pozwala na zasilanie z typowych zasilaczy przemysłowych.
