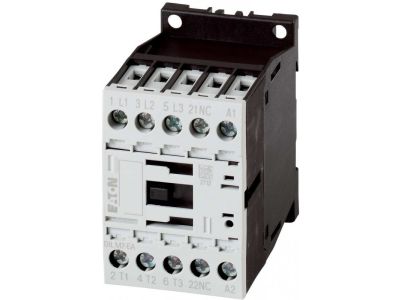

Stycznik mocy DILM 9A 3P 4kW 24V DC 1NC DILM9-01-EA(24VDC) | 190032 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM9-01-EA(24VDC) to wysokiej klasy aparat łączeniowy zaprojektowany z myślą o najbardziej wymagających aplikacjach w przemyśle i automatyce budynkowej. Urządzenie charakteryzuje się prądem znamionowym pracy wynoszącym 9A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami trójfazowymi o mocy do 4 kW przy napięciu 400V. Wyposażenie stycznika w trzy główne tory prądowe (3P) oraz jeden zintegrowany styk pomocniczy rozwierny (1NC) umożliwia budowanie bezpiecznych układów sterowania i blokad elektrycznych.

• Napięcie sterowania 24V DC: Zastosowanie cewki na prąd stały pozwala na bezpośrednią współpracę z wyjściami sterowników PLC oraz systemami zasilania awaryjnego.
• Kompaktowa budowa: Optymalne wymiary obudowy pozwalają na oszczędność miejsca w rozdzielnicy, co jest kluczowe przy projektowaniu gęsto upakowanych szaf sterowniczych.
• Wysoka trwałość mechaniczna: Konstrukcja aparatu gwarantuje miliony cykli łączeniowych, co przekłada się na długowieczność instalacji i redukcję kosztów serwisowych.
• Zintegrowany styk pomocniczy 1NC: Fabrycznie wbudowany styk normalnie zamknięty ułatwia realizację funkcji sygnalizacyjnych lub wzajemnych blokad między stycznikami w układach nawrotnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych instalacjach elektrycznych. Stycznik spełnia wymagania normy IEC/EN 60947, która definiuje parametry aparatury niskonapięciowej. Dzięki temu inżynierowie mają pewność, że urządzenie zachowa deklarowane parametry pracy pod obciążeniem, zapewniając bezpieczeństwo przeciwpożarowe i operacyjne. Posiada również certyfikację CE oraz dopuszczenia wymagane na rynkach światowych, co ułatwia eksport gotowych maszyn wyposażonych w komponenty EATON.

Zastosowanie

Stycznik DILM9-01-EA znajduje szerokie zastosowanie w różnorodnych gałęziach przemysłu. Jest niezastąpiony w sterowaniu i ochronie silników elektrycznych, gdzie wymagane jest częste załączanie i wyłączanie napędu. Doskonale sprawdza się w systemach HVAC do obsługi wentylacji i klimatyzacji, a także w układach grzewczych i oświetleniowych o dużym poborze mocy. Dzięki możliwości sterowania automatycznego przez czujniki ciśnienia, temperatury czy czasu, aparat ten stanowi serce układów automatyki procesowej. Może być również wykorzystywany do załączania transformatorów oraz w układach rozruchowych gwiazda-trójkąt.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony na standardowej szynie montażowej DIN (TS35) lub za pomocą śrub do płyty montażowej. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków i zapewnić trwałe połączenie przewodów. Przekrój znamionowy przewodów powinien być dobrany zgodnie z prądem obciążenia, aby uniknąć spadków napięcia. W przypadku montażu kilku aparatów obok siebie, zaleca się zachowanie odpowiednich odstępów wentylacyjnych, jeśli temperatura otoczenia przekracza standardowe wartości robocze. Przed uruchomieniem należy zweryfikować poprawność podłączenia napięcia sterującego 24V DC do zacisków cewki (A1-A2).

FAQ

• Czy do tego stycznika można dołożyć dodatkowe styki pomocnicze? Tak, seria DILM pozwala na rozbudowę o czołowe lub boczne moduły styków pomocniczych, co zwiększa elastyczność konfiguracji układu sterowania.
• Czy cewka 24V DC posiada wbudowany układ ochronny? Styczniki EATON w wersji DC często posiadają zintegrowane układy tłumiące przepięcia, co chroni wyjścia sterowników PLC przed uszkodzeniem.
• Jaka jest maksymalna moc silnika, którą może sterować ten model? Przy standardowym napięciu 400V AC, stycznik ten jest dedykowany do silników o mocy znamionowej do 4 kW (kategoria AC-3).
