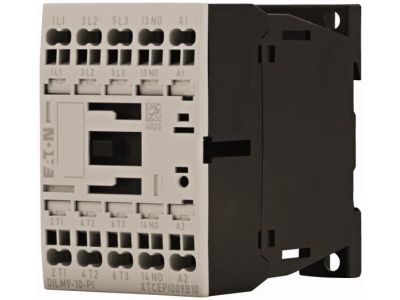

Stycznik mocy DILM 9A 3P 4kW 24V AC 1NO DILM9-10(24V50/60HZ)-PI | 199231 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 199231 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do precyzyjnego sterowania pracą silników elektrycznych oraz innych odbiorników energii w układach automatyki przemysłowej. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 9 A dla kategorii AC-3 przy napięciu 400 V, co przekłada się na zdolność łączeniową silników o mocy do 4 kW. Dzięki zastosowaniu innowacyjnej technologii zacisków sprężynowych typu Push-In, montaż przewodów odbywa się bez użycia narzędzi, co znacząco skraca czas instalacji i gwarantuje odporność na wstrząsy oraz poluzowanie styków w trakcie eksploatacji.

• Wydajność energetyczna: Stycznik jest w pełni zoptymalizowany do współpracy z nowoczesnymi silnikami o wysokiej klasie sprawności IE3, które charakteryzują się wyższymi prądami rozruchowymi.
• Konfiguracja styków: Urządzenie posiada 3 bieguny główne oraz jeden zintegrowany zestyk zwierny (1NO), co pozwala na realizację podstawowych układów podtrzymania lub sygnalizacji stanu pracy.
• Wszechstronność sterowania: Cewka zasilana napięciem 24V AC (50/60Hz) jest idealnym rozwiązaniem dla bezpiecznych obwodów sterowniczych.
• Trwałość termiczna: Konwencjonalny prąd termiczny Ith w otwartej przestrzeni wynosi aż 22 A, co świadczy o wysokiej jakości materiałów przewodzących.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Elementy łączeniowe są w pełni zgodne z normą EN 50012, co zapewnia odpowiednie oznaczenie zacisków i kompatybilność w układach sterowania. Stycznik spełnia wymagania dla kategorii użytkowych AC-1 (obciążenia nieindukcyjne, np. piece oporowe), AC-3/AC-3e (standardowe silniki indukcyjne) oraz AC-4 (silniki klatkowe w trybie nawrotnym i impulsowym). Dzięki temu inżynierowie mogą mieć pewność, że urządzenie zachowa deklarowane parametry nawet w trudnych warunkach przemysłowych.

Zastosowanie

Stycznik DILM9-10(24V50/60HZ)-PI znajduje szerokie zastosowanie w wielu gałęziach przemysłu i budownictwa komercyjnego:

• Sterowanie napędami: Bezpośrednie uruchamianie i wyłączanie silników klatkowych w pompach, wentylatorach i przenośnikach.
• Systemy grzewcze: Załączanie obciążeń rezystancyjnych w przemysłowych piecach oporowych i nagrzewnicach (kategoria AC-1).
• Automatyka maszynowa: Praca w trybie impulsowym oraz hamowanie przeciwprądem w maszynach wymagających częstych cykli łączeniowych (kategoria AC-4).
• Rozdzielnice modułowe: Dzięki kompaktowej budowie i montażowi na szynie DIN, idealnie wpisuje się w nowoczesne szafy sterownicze.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel. Dzięki technologii Push-In, przewody sztywne lub elastyczne z tulejkami wystarczy wsunąć w zacisk, aby uzyskać trwałe połączenie. W przypadku rozbudowy systemu, stycznik jest kompatybilny z modułami wyłączników pomocniczych serii DILM12-XHI…-PI oraz DILA-XHI(V)…-PI, co pozwala na łatwe zwiększenie liczby dostępnych styków pomocniczych. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych oraz sprawdzeniu napięcia sterującego cewki (24V AC) przed podaniem zasilania, aby uniknąć uszkodzenia komponentu.

FAQ

• Czy zaciski Push-In wymagają okresowego dokręcania? Nie, zaciski sprężynowe Push-In zapewniają stałą siłę docisku, co eliminuje konieczność okresowej konserwacji połączeń śrubowych.
• Czy ten stycznik nadaje się do pracy z silnikami IE3? Tak, konstrukcja stycznika została specjalnie dostosowana do obsługi wyższych prądów rozruchowych generowanych przez silniki o wysokiej klasie wydajności energetycznej IE3.
• Jakie jest napięcie sterowania tego modelu? Model ten posiada cewkę zasilaną napięciem przemiennym 24V AC o częstotliwości 50/60 Hz.
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, urządzenie współpracuje z dedykowanymi modułami pomocniczymi EATON montowanymi od czoła.
