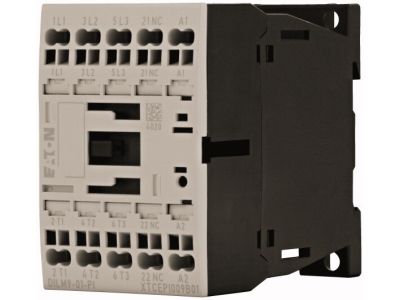

Stycznik mocy DILM 9A 3P 4kW 230V AC 1NC DILM9-01(230V50HZ,240V60HZ)-PI | 199234 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o oznaczeniu DILM9-01(230V50HZ,240V60HZ)-PI to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o niezawodnym sterowaniu silnikami elektrycznymi oraz innymi odbiornikami energii w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 9 A w kategorii AC-3 (przy napięciu 380 V / 400 V), co pozwala na efektywne załączanie silników o mocy do 4 kW. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnej technologii zacisków sprężynowych typu Push-In, która znacząco skraca czas montażu i eliminuje konieczność okresowego dokręcania śrub, zapewniając stałą siłę docisku przewodu niezależnie od wibracji otoczenia.

• Wydajność energetyczna: Stycznik jest w pełni przystosowany do współpracy z nowoczesnymi silnikami o wysokiej klasie sprawności IE3, co czyni go przyszłościowym wyborem dla energooszczędnych instalacji.
• Konfiguracja styków: Urządzenie posiada 3 główne bieguny prądowe oraz jeden zintegrowany styk pomocniczy rozwierny (1 NC), co umożliwia realizację podstawowych blokad i sygnalizacji bez konieczności stosowania dodatkowych modułów.
• Zestyk Mirror: Zgodność z funkcją zestyku lustrzanego (mirror contact) pozwala na bezpieczne monitorowanie stanu styków głównych w układach bezpieczeństwa.
• Wszechstronność zasilania: Cewka sterująca przystosowana jest do pracy z napięciem 230V AC (50Hz) oraz 240V AC (60Hz), co zapewnia stabilną pracę w standardowych sieciach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Elementy łączeniowe są w pełni zgodne z normą EN 50012, co gwarantuje precyzyjne oznaczenie zacisków i wysoką niezawodność mechaniczną. Stycznik spełnia rygorystyczne wymagania dla kategorii użytkowania AC-1, AC-3, AC-3e oraz AC-4, co potwierdza jego zdolność do pracy w najtrudniejszych warunkach, w tym przy rozruchu silników klatkowych, hamowaniu przeciwprądem oraz w trybie impulsowym.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji, stycznik DILM9-01-PI znajduje szerokie zastosowanie w automatyce budynkowej i przemysłowej:

• Sterowanie napędami: Idealny do standardowych silników indukcyjnych AC (AC-3) oraz silników klatkowych wymagających częstego rozruchu i hamowania (AC-4).
• Systemy grzewcze: Doskonale radzi sobie z obciążeniami nieindukcyjnymi lub słabo indukcyjnymi, takimi jak piece oporowe (kategoria AC-1).
• Integracja z systemami sterowania: Możliwość rozbudowy o moduły wyłączników pomocniczych serii DILM12-XHI…-PI oraz DILA-XHI(V)…-PI pozwala na tworzenie złożonych układów logicznych.
• Przemysł maszynowy: Dzięki odporności na wibracje (zaciski Push-In), świetnie sprawdza się w maszynach mobilnych i liniach produkcyjnych.

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie montażowej DIN (TS35). Dzięki technologii Push-In, podłączenie przewodów sztywnych lub elastycznych z tulejkami odbywa się poprzez ich bezpośrednie wsunięcie do zacisku, co gwarantuje pewne połączenie elektryczne. W przypadku przewodów linkowych bez tulejek, należy użyć śrubokręta do zwolnienia sprężyny. Należy zwrócić uwagę na zachowanie odpowiedniej temperatury otoczenia – dla pracy bez obudowy konwencjonalny prąd termiczny Ith wynosi 22 A przy 40 °C. W przypadku montażu w obudowie, wartość ta ulega obniżeniu do 18 A ze względu na ograniczone odprowadzanie ciepła.

FAQ

• Czy zaciski Push-In wymagają specjalistycznych narzędzi? Nie, technologia Push-In pozwala na montaż przewodów sztywnych bez użycia narzędzi, co przyspiesza prace instalacyjne o około 50% w porównaniu do zacisków śrubowych.
• Czy ten stycznik nadaje się do silników IE3? Tak, konstrukcja stycznika została zoptymalizowana pod kątem wyższych prądów rozruchowych charakterystycznych dla silników o wysokiej klasie wydajności energetycznej IE3.
• Co oznacza funkcja zestyku lustrzanego (Mirror Contact)? Jest to funkcja bezpieczeństwa gwarantująca, że styk pomocniczy NC nie zamknie się, dopóki wszystkie styki główne nie zostaną skutecznie otwarte.
