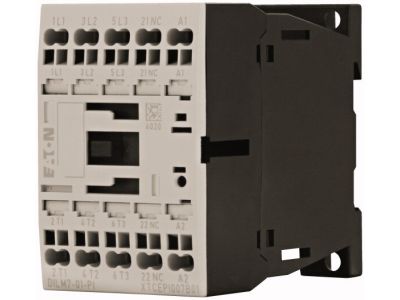

Stycznik mocy DILM 7A 3P 3kW 24V DC 1NC DILM7-01(24VDC)-PI | 199228 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM7-01(24VDC)-PI to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o precyzyjnym sterowaniu silnikami elektrycznymi oraz innymi odbiornikami energii w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 7 A przy napięciu 380 V - 400 V w kategorii AC-3, co przekłada się na moc znamionową rzędu 3 kW. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnych zacisków wtykowych typu Push-In, które znacząco przyspieszają proces oprzewodowania, eliminując konieczność okresowego dokręcania śrub i gwarantując stałą siłę docisku przewodów.

• Konfiguracja styków: 3-biegunowy układ styków głównych uzupełniony o jeden styk pomocniczy rozwierny (1NC).
• Napięcie sterujące: Cewka zasilana prądem stałym 24V DC, idealna do bezpośredniej współpracy ze sterownikami PLC.
• Wsparcie dla IE3: Konstrukcja stycznika została zoptymalizowana pod kątem obsługi silników o wysokiej klasie sprawności IE3, które charakteryzują się wyższymi prądami rozruchowymi.
• Kategorie użytkowania: Wszechstronność urządzenia potwierdzają kategorie AC-1 (obciążenia rezystancyjne), AC-3 (standardowe silniki indukcyjne) oraz AC-4 (praca nawrotna i impulsowanie).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w aplikacjach B2B. Stycznik spełnia wymagania normy IEC/EN 60947, co czyni go globalnym standardem w aparaturze łączeniowej niskiego napięcia. Specjalne oznaczenie logo na opakowaniu potwierdza pełną kompatybilność z silnikami o klasie sprawności IE3, co jest kluczowe w nowoczesnych systemach energooszczędnych. Stopień ochrony oraz izolacja materiałowa gwarantują długą żywotność mechaniczną i elektryczną nawet przy częstych cyklach łączeniowych.

Zastosowanie

Stycznik DILM7-01(24VDC)-PI znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Dzięki obsłudze kategorii AC-1, doskonale sprawdza się przy sterowaniu piecami oporowymi oraz obciążeniami o małej indukcyjności. W sektorze napędowym jest dedykowany do rozruchu i wyłączania standardowych silników indukcyjnych (AC-3) oraz do bardziej wymagających operacji, takich jak hamowanie przeciwprądem czy praca skokowa (AC-4). Kompaktowa budowa i zasilanie 24V DC sprawiają, że jest to preferowany wybór do szaf sterowniczych, gdzie przestrzeń jest ograniczona, a sterowanie odbywa się niskonapięciowo.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TS35). Dzięki technologii Push-In, instalacja przewodów jest intuicyjna: druty oraz linki z tulejkami wystarczy wsunąć bezpośrednio w zacisk, co zapewnia pewne połączenie odporne na wstrząsy i wibracje. Przy planowaniu rozmieszczenia w rozdzielnicy należy zachować odpowiednie odstępy izolacyjne oraz zapewnić swobodną cyrkulację powietrza dla optymalnego odprowadzania ciepła z cewki DC. Przed uruchomieniem należy zweryfikować poprawność podłączenia styku pomocniczego 1NC w obwodzie sterowania lub sygnalizacji.

FAQ

• Czy technologia Push-In wymaga specjalistycznych narzędzi? Nie, zaciski Push-In pozwalają na beznarzędziowy montaż przewodów sztywnych i tulejkowanych. Do demontażu lub montażu linek bez tulejek wystarczy standardowy wkrętak płaski.
• Czy ten stycznik może pracować z silnikami o mocy większej niż 3 kW? Przy napięciu 400V AC-3 maksymalna moc znamionowa wynosi 3 kW. Dla większych obciążeń należy dobrać model o wyższym prądzie znamionowym Ie.
• Co oznacza styk 1NC? Jest to styk pomocniczy normalnie zamknięty (rozwierny), który w stanie spoczynku stycznika przewodzi prąd, a po podaniu napięcia na cewkę zostaje rozłączony.
