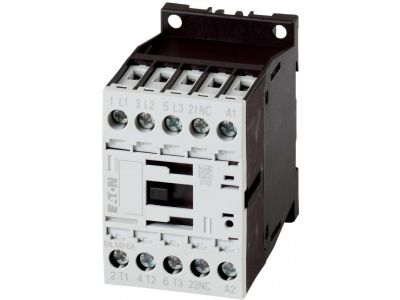

Stycznik mocy DILM 7A 3P 3kW 230V AC 1NO DILM7-10-EA(230V50HZ,240V60HZ) | 190025 Eaton

Opis i Kluczowe Cechy

Stycznik mocy Eaton DILM7-10-EA o numerze katalogowym 190025 to wysokiej klasy aparat łączeniowy, zaprojektowany do pracy w najbardziej wymagających warunkach przemysłowych. Urządzenie posiada trzy bieguny główne (3P) i charakteryzuje się prądem znamionowym wynoszącym 7A w kategorii użytkowania AC-3. Przekłada się to na zdolność sterowania silnikami klatkowymi o mocy do 3 kW przy napięciu 400V AC. Stycznik wyposażony jest w cewkę sterującą na napięcie przemienne 230V AC (50Hz) lub 240V AC (60Hz), co czyni go kompatybilnym ze standardowymi sieciami zasilającymi. Dodatkowo, wbudowany styk pomocniczy zwierny (1NO - Normally Open) pozwala na realizację funkcji podtrzymania, sygnalizacji stanu pracy lub tworzenie logicznych blokad w układach sterowania.

• Wydajność prądowa: Prąd znamionowy 7A gwarantuje stabilną pracę przy obciążeniach indukcyjnych.
• Moc łączeniowa: 3 kW przy 400V AC-3 to idealne rozwiązanie dla małych i średnich napędów.
• Konfiguracja styków: 3 styki główne zwierne oraz 1 styk pomocniczy NO.
• Trwałość: Seria DILM słynie z wysokiej odporności mechanicznej i elektrycznej, co minimalizuje koszty eksploatacji.

Zgodność z Normami

Stycznik Eaton DILM7-10-EA spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Jest zgodny z normą IEC/EN 60947-4-1, która definiuje parametry dla aparatury rozdzielczej i sterowniczej niskiego napięcia, w szczególności dla styczników i rozruszników silnikowych. Urządzenie posiada znak CE oraz certyfikaty dopuszczające do użytku w instalacjach przemysłowych na całym świecie, co potwierdza jego niezawodność i bezpieczeństwo użytkowania.

Zastosowanie

Dzięki swojej wszechstronności, stycznik DILM7-10-EA znajduje szerokie zastosowanie w wielu gałęziach przemysłu i budownictwa:

• Sterowanie silnikami: Bezpośrednie załączanie i ochrona silników elektrycznych w maszynach i urządzeniach.
• Systemy oświetleniowe: Załączanie rozbudowanych obwodów oświetlenia zewnętrznego i wewnętrznego.
• Układy grzewcze: Sterowanie pracą grzałek elektrycznych w piecach i nagrzewnicach.
• Wentylacja i klimatyzacja: Obsługa wentylatorów oraz sprężarek w systemach HVAC.
• Transformatory: Bezpieczne załączanie obwodów pierwotnych transformatorów.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN (TS35) o szerokości 35 mm, co zapewnia szybką i stabilną instalację w rozdzielnicy. Podczas podłączania przewodów należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków. Przekrój przewodów powinien być dobrany zgodnie z prądem znamionowym i warunkami pracy. Dzięki kompaktowej obudowie, stycznik zajmuje minimalną ilość miejsca, co pozwala na optymalne zagospodarowanie wnętrza szafy sterowniczej.

FAQ

• Czy do stycznika można dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja serii DILM pozwala na montaż bocznych lub czołowych bloków styków pomocniczych, co zwiększa możliwości konfiguracyjne urządzenia.
• Jakie jest napięcie sterowania cewki? Cewka w tym modelu jest przystosowana do napięcia 230V AC przy częstotliwości 50Hz oraz 240V AC przy 60Hz.
• Czy stycznik posiada blokadę mechaniczną? Standardowo stycznik nie posiada blokady, jednak można ją dokupić jako akcesorium w przypadku budowania układów nawrotnych (lewo/prawo).
