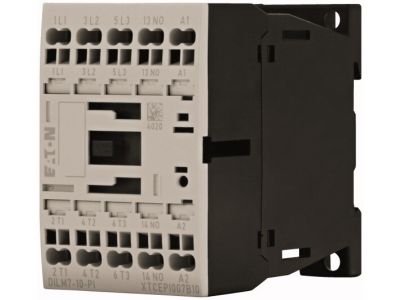

Stycznik mocy DILM 7A 3P 3kW 230V AC 1NO DILM7-10(230V50HZ,240V60HZ)-PI | 199219 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM7-10-PI to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o precyzyjnym sterowaniu silnikami elektrycznymi oraz innymi odbiornikami energii w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 7 A w kategorii AC-3 (przy napięciu 380 V / 400 V), co przekłada się na zdolność łączeniową silników trójfazowych o mocy do 3 kW. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnej technologii zacisków sprężynowych typu Push-In, która eliminuje konieczność okresowego dokręcania śrub i znacząco przyspiesza proces prefabrykacji rozdzielnic.

• Wydajność energetyczna: Stycznik jest w pełni kompatybilny z silnikami o wysokiej klasie sprawności IE3, co pozwala na budowę nowoczesnych i energooszczędnych układów napędowych.
• Konfiguracja styków: Urządzenie posiada 3 główne bieguny prądowe oraz jeden zintegrowany zestyk zwierny (1NO), pełniący funkcję styku pomocniczego.
• Wytrzymałość termiczna: Konwencjonalny prąd termiczny Ith przy 40 °C wynosi aż 22 A dla pracy w otwartej przestrzeni, co gwarantuje stabilność pracy przy obciążeniach rezystancyjnych (AC-1).
• Napięcie sterujące: Cewka zasilana prądem przemiennym 230V 50Hz / 240V 60Hz zapewnia uniwersalność w standardowych sieciach zasilających.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Elementy łączeniowe są w pełni zgodne z normą EN 50012, co definiuje precyzyjne oznaczenia zacisków i charakterystykę pracy styków pomocniczych. Stycznik spełnia rygorystyczne wymagania dla kategorii użytkowania AC-1, AC-3, AC-3e oraz AC-4, co potwierdza jego wszechstronność i niezawodność w trudnych warunkach łączeniowych, takich jak hamowanie przeciwprądem czy tryb impulsowy.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji, stycznik DILM7-10-PI znajduje szerokie zastosowanie w automatyce budynkowej i przemysłowej:

• Sterowanie silnikami: Idealny do rozruchu i wyłączania standardowych silników indukcyjnych (AC-3) oraz silników klatkowych wymagających trybu nawrotnego (AC-4).
• Systemy grzewcze: Doskonale radzi sobie z obciążeniami nieindukcyjnymi lub słabo indukcyjnymi, takimi jak piece oporowe (AC-1).
• Integracja z automatyką: Możliwość rozbudowy o moduły wyłączników pomocniczych serii DILM12-XHI…-PI oraz DILA-XHI(V)…-PI pozwala na tworzenie złożonych układów logicznych i sygnalizacyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN. Dzięki technologii Push-In, podłączenie przewodów sztywnych lub elastycznych z tulejkami odbywa się poprzez bezpośrednie wciśnięcie w zacisk, co zapewnia trwałe i odporne na wstrząsy połączenie elektryczne. Należy zwrócić uwagę na zachowanie odpowiedniej przestrzeni wokół urządzenia dla zapewnienia optymalnej cyrkulacji powietrza, szczególnie przy pracy z prądem termicznym zbliżonym do 22 A. Przed uruchomieniem należy zweryfikować zgodność napięcia cewki (230V AC) z napięciem w obwodzie sterowania.

FAQ

• Czy zaciski Push-In wymagają użycia specjalistycznych narzędzi? Nie, technologia Push-In pozwala na montaż przewodów bez użycia narzędzi (w przypadku przewodów sztywnych), co skraca czas instalacji nawet o 50%.
• Czy stycznik może pracować z silnikami IE3? Tak, konstrukcja stycznika została zoptymalizowana pod kątem wyższych prądów rozruchowych charakterystycznych dla silników o wysokiej klasie sprawności IE3.
• Jakie są maksymalne moce dla różnych napięć? Dla kategorii AC-3 przy 230V moc wynosi 2.2 kW, przy 400V jest to 3 kW, natomiast przy 690V stycznik obsługuje do 3.5 kW.
