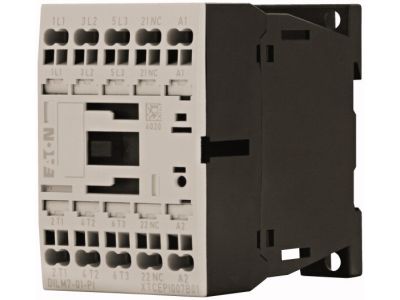

Stycznik mocy DILM 7A 3P 3kW 230V AC 1NC DILM7-01(230V50HZ,240V60HZ)-PI | 199224 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM7-01 (model 199224) to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o precyzyjnym sterowaniu silnikami elektrycznymi oraz innymi odbiornikami energii w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 7 A w kategorii AC-3 (przy napięciu 380 V / 400 V), co przekłada się na zdolność łączeniową dla standardowych silników indukcyjnych o mocy do 3 kW. Wyposażony w cewkę sterującą na napięcie 230V AC (50Hz) / 240V AC (60Hz), stycznik ten gwarantuje stabilną pracę w szerokim spektrum aplikacji automatyki budynkowej i przemysłowej.

• Technologia Push-In: Zastosowanie innowacyjnych zacisków wtykowych Push-In pozwala na błyskawiczny montaż przewodów bez użycia narzędzi, co znacząco redukuje czas instalacji i eliminuje ryzyko poluzowania się styków pod wpływem drgań.
• Wsparcie dla silników IE3: Konstrukcja stycznika została zoptymalizowana pod kątem obsługi silników o wysokiej klasie sprawności IE3, które charakteryzują się wyższymi prądami rozruchowymi.
• Konfiguracja styków: Urządzenie posiada 3 główne bieguny prądowe oraz jeden zintegrowany styk pomocniczy rozwierny (1NC), co umożliwia realizację podstawowych blokad bezpieczeństwa lub sygnalizacji stanu pracy.
• Wysoka obciążalność cieplna: Prąd cieplny umowny (Ith) na wolnym powietrzu wynosi aż 22 A, co świadczy o solidności torów prądowych i odporności na przegrzewanie.

Zgodność z Normami

Stycznik EATON DILM7-01 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w profesjonalnych instalacjach. Urządzenie spełnia wymagania kategorii użytkowych AC-1 (obciążenia nieindukcyjne, piece oporowe), AC-3 (rozruch i wyłączanie silników klatkowych) oraz AC-4 (praca nawrotna, impulsowanie). Pełna kompatybilność z dyrektywami niskonapięciowymi oraz certyfikacja pod kątem współpracy z nowoczesnymi napędami o wysokiej efektywności energetycznej czynią go produktem godnym zaufania dla każdego inżyniera.

Zastosowanie

Dzięki swojej wszechstronności, stycznik DILM7-01 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Sterowanie napędami: Bezpośrednie załączanie silników indukcyjnych o mocy do 3 kW w układach wentylacji, pompach oraz przenośnikach.
• Systemy grzewcze: Obsługa pieców oporowych i nagrzewnic w kategorii AC-1 przy prądzie do 22 A.
• Automatyka maszynowa: Realizacja procesów wymagających częstego przełączania, w tym hamowania przeciwprądem i pracy impulsowej (AC-4).
• Rozdzielnice modułowe: Kompaktowa budowa pozwala na efektywne zagospodarowanie miejsca na szynie DIN w szafach sterowniczych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN 35 mm. Dzięki zaciskom Push-In, przewody sztywne lub elastyczne z tulejkami wystarczy wsunąć w gniazdo zacisku, co zapewnia trwałe i pewne połączenie elektryczne. Należy zwrócić uwagę na odpowiednie prowadzenie przewodów, aby nie blokować dostępu do styków pomocniczych. W przypadku montażu w obudowach zamkniętych, należy pamiętać, że prąd cieplny umowny ulega obniżeniu do 18 A ze względu na ograniczone odprowadzanie ciepła. Przed uruchomieniem zaleca się weryfikację napięcia sterującego cewki (230V AC), aby uniknąć uszkodzenia elementu wykonawczego.

FAQ

• Czy zaciski Push-In wymagają okresowego dokręcania? Nie, technologia Push-In opiera się na stałym docisku sprężynowym, który jest odporny na wstrząsy i zmiany temperatury, co eliminuje konieczność serwisowego dociągania śrub.
• Czy ten stycznik nadaje się do pracy z silnikami energooszczędnymi? Tak, model ten jest w pełni przystosowany do obsługi silników o klasie sprawności IE3, radząc sobie z ich specyficzną charakterystyką rozruchową.
• Jaka jest funkcja styku 1NC? Jest to styk pomocniczy normalnie zamknięty (rozwierny). Gdy stycznik jest w stanie spoczynku, styk jest zamknięty; po podaniu napięcia na cewkę i przyciągnięciu zwory, styk zostaje otwarty.
