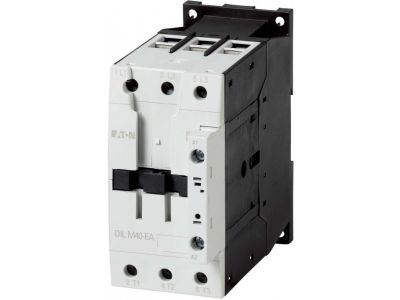

Stycznik mocy DILM 50A 3P 22kW 24V DC DILM50-EA(RDC24) | 190012 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON o oznaczeniu DILM50-EA(RDC24) to zaawansowany komponent automatyki przemysłowej, zaprojektowany do niezawodnego sterowania odbiornikami energii w wymagających środowiskach pracy. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 50 A w kategorii AC-3 przy napięciu 400 V, co przekłada się na zdolność łączeniową dla silników o mocy do 22 kW. Wyposażenie stycznika w cewkę sterowaną napięciem stałym 24V DC (RDC24) zapewnia stabilną pracę i minimalizuje pobór mocy w stanie podtrzymania.

• Wysoka wydajność: Znamionowy prąd roboczy 50 A pozwala na bezpieczną obsługę silników indukcyjnych o dużej mocy.
• Wszechstronność kategorii użytkowych: Urządzenie jest przystosowane do pracy w kategoriach AC-1 (obciążenia rezystancyjne), AC-3 (standardowe silniki indukcyjne) oraz AC-4 (praca nawrotna, impulsowanie).
• Kompatybilność z IE3: Konstrukcja stycznika została zoptymalizowana pod kątem współpracy z nowoczesnymi, energooszczędnymi silnikami o klasie sprawności IE3, które charakteryzują się wyższymi prądami rozruchowymi.
• Solidne przyłącza: Zastosowanie zacisków śrubowych gwarantuje trwałe i pewne połączenie przewodów, odporne na wibracje występujące w szafach sterowniczych.

Zgodność z Normami

Stycznik DILM50-EA(RDC24) został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego bezpieczeństwo i niezawodność w aplikacjach B2B. Urządzenie spełnia wymagania normy IEC/EN 60947, dotyczącej aparatury niskonapięciowej. Specjalne oznaczenie logo IE3 na opakowaniu potwierdza, że aparat przeszedł testy weryfikujące jego zdolność do bezpiecznego załączania silników o wysokiej efektywności energetycznej, co jest kluczowe dla nowoczesnych systemów napędowych.

Zastosowanie

Dzięki swojej wytrzymałej konstrukcji i szerokiemu zakresowi parametrów, stycznik ten znajduje zastosowanie w wielu gałęziach przemysłu:

• Układy napędowe: Bezpośrednie rozruchy silników indukcyjnych w pompach, wentylatorach oraz przenośnikach taśmowych.
• Ogrzewnictwo przemysłowe: Sterowanie piecami oporowymi i systemami grzewczymi w kategorii AC-1.
• Maszyny produkcyjne: Praca w cyklach przerywanych, hamowanie przeciwprądem oraz sterowanie impulsowe (AC-4).
• Automatyka budynkowa: Załączanie dużych odbiorników energii w rozdzielnicach głównych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności aparatu. Stycznik DILM50-EA(RDC24) należy montować na standardowej szynie montażowej DIN lub płycie montażowej za pomocą śrub. Podczas podłączania przewodów do zacisków śrubowych, należy zwrócić szczególną uwagę na moment dokręcania zalecany przez producenta, aby uniknąć przegrzewania się styków. W przypadku sterowania cewką 24V DC, należy zapewnić stabilne źródło zasilania prądem stałym. Zaleca się zachowanie odpowiednich odstępów izolacyjnych oraz zapewnienie wentylacji wewnątrz obudowy, szczególnie przy pracy z maksymalnym obciążeniem prądowym.

FAQ

• Czy ten stycznik nadaje się do silników o wysokiej sprawności? Tak, model DILM50-EA jest w pełni kompatybilny z silnikami klasy IE3, co czyni go idealnym wyborem do nowoczesnych instalacji przemysłowych.
• Jakie jest napięcie sterowania cewki? Urządzenie posiada cewkę na napięcie stałe 24V DC (oznaczenie RDC24), co pozwala na bezpośrednią współpracę z wyjściami tranzystorowymi sterowników PLC.
• Czy stycznik posiada styki pomocnicze? Podstawowa konfiguracja obejmuje 3 bieguny główne. Dodatkowe bloki styków pomocniczych można zamontować czołowo lub bocznie, zależnie od potrzeb projektu.
