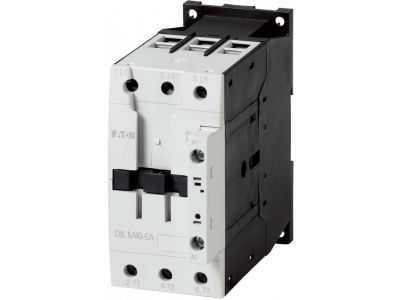

Stycznik mocy DILM 50A 3P 22kW 230V AC DILM50-EA(230V50HZ,240V60HZ) | 190011 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON DILM50-EA (numer katalogowy 190011) to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Jako element serii DILM, charakteryzuje się on wyjątkową trwałością mechaniczną oraz elektryczną, co czyni go idealnym wyborem dla systemów automatyki i sterowania napędami. Urządzenie posiada 3 bieguny główne i jest przystosowane do pracy z prądem znamionowym wynoszącym 50 A w kategorii użytkowania AC-3 (przy napięciu 400 V), co przekłada się na zdolność łączenia silników o mocy do 22 kW.

• Wysoka wydajność prądowa: Znamionowy prąd pracy Ie dla kategorii AC-3 przy 400 V wynosi 50 A, natomiast konwencjonalny prąd termiczny Ith w otwartej przestrzeni przy 40 °C osiąga wartość aż 80 A.
• Kompatybilność z silnikami IE3: Stycznik został w pełni przystosowany do obsługi nowoczesnych silników o wysokiej klasie energooszczędności IE3, które charakteryzują się wyższymi prądami rozruchowymi.
• Wszechstronność sterowania: Cewka zasilana napięciem 230V AC (50Hz) lub 240V AC (60Hz) pozwala na łatwą integrację ze standardowymi sieciami sterowniczymi.
• Solidne zaciski śrubowe: Zastosowana technika połączeniowa oparta na zaciskach śrubowych gwarantuje trwały styk elektryczny i odporność na wibracje, co jest kluczowe w środowisku przemysłowym.

Zgodność z Normami

Urządzenie zostało zaprojektowane i przetestowane zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania i niezawodność w długim okresie eksploatacji. Stycznik spełnia wymagania normy EN 50 012 dotyczącej oznaczeń zacisków i układów styków pomocniczych. Jest to urządzenie typu IE3-ready, co potwierdza jego gotowość do współpracy z napędami o podwyższonej sprawności energetycznej bez ryzyka przedwczesnego zużycia styków lub niepożądanych wyzwoleń.

Zastosowanie

Stycznik EATON DILM50-EA znajduje szerokie zastosowanie w różnych gałęziach przemysłu dzięki obsłudze wielu kategorii użytkowania:

• Kategoria AC-3: Standardowe uruchamianie i wyłączanie silników klatkowych podczas biegu (np. pompy, wentylatory, przenośniki).
• Kategoria AC-1: Obciążenia nieindukcyjne lub lekko indukcyjne, takie jak piece rezystancyjne i grzejniki przemysłowe.
• Kategoria AC-4: Trudne warunki pracy silników indukcyjnych, w tym hamowanie przeciwprądem, nawracanie oraz praca impulsowa (inching).

Wskazówki Montażowe

Podczas instalacji stycznika DILM50-EA należy zwrócić uwagę na następujące aspekty techniczne:

• Montaż mechaniczny: Urządzenie przeznaczone jest do montażu na standardowej szynie DIN lub bezpośrednio na płycie montażowej za pomocą śrub.
• Podłączenie przewodów: Należy stosować odpowiednie momenty dokręcania zacisków śrubowych, aby uniknąć przegrzewania się punktów styku. Przekroje przewodów powinny być dobrane do prądu znamionowego 80 A (dla AC-1) lub 50 A (dla AC-3).
• Rozbudowa: Możliwość rozbudowy o styki pomocnicze serii DILM150-XHI(V) lub DILM1000-XHI(V) pozwala na realizację zaawansowanych układów sygnalizacji i blokad.
• Chłodzenie: Należy zapewnić swobodny przepływ powietrza wokół urządzenia, szczególnie przy pracy z maksymalnym prądem termicznym 80 A w obudowach zamkniętych (gdzie Ith spada do 58 A).

FAQ

1. Czy ten stycznik nadaje się do silników o mocy 22 kW?
Tak, przy napięciu 380V/400V w kategorii AC-3 stycznik jest dedykowany do silników o mocy znamionowej 22 kW.

2. Co oznacza termin IE3-ready w przypadku tego modelu?
Oznacza to, że konstrukcja styków i mechanizmu elektromagnesu jest zoptymalizowana pod kątem wyższych prądów rozruchowych generowanych przez silniki o wysokiej klasie sprawności IE3.

3. Jakie jest napięcie sterowania cewki?
Cewka jest przystosowana do pracy z napięciem przemiennym 230V AC przy częstotliwości 50Hz lub 240V AC przy 60Hz.

4. Czy mogę dołączyć do niego dodatkowe styki pomocnicze?
Tak, stycznik jest kompatybilny z modułami styków pomocniczych typu DILM150-XHI oraz DILM1000-XHI, co pozwala na elastyczną konfigurację układu sterowania.
