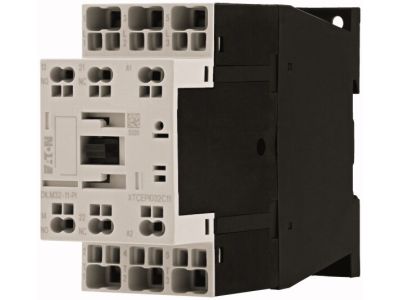

Stycznik mocy DILM 32A 3P 15kW 230V AC 1NO 1NC DILM32-11(230V50HZ,240V60HZ)-PI | 199289 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o oznaczeniu DILM32-11(230V50HZ,240V60HZ)-PI to zaawansowane rozwiązanie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 32 A w kategorii AC-3 (przy napięciu 400 V), co pozwala na efektywne sterowanie silnikami o mocy do 15 kW. Dzięki zastosowaniu innowacyjnej technologii zacisków wtykowych Push-In, instalacja staje się szybsza i bardziej niezawodna, eliminując potrzebę okresowego dokręcania śrub i minimalizując ryzyko poluzowania połączeń pod wpływem drgań.

• Wysoka wydajność prądowa: Znamionowy prąd roboczy Ie dla kategorii AC-3 wynosi 32 A, natomiast prąd cieplny umowny Ith w kategorii AC-1 przy 40°C osiąga wartość 45 A.
• Konfiguracja styków: Urządzenie wyposażone jest w 3 bieguny główne oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co ułatwia budowę układów sterowania i sygnalizacji.
• Napięcie sterujące: Cewka przystosowana do pracy z napięciem 230V AC 50Hz oraz 240V AC 60Hz zapewnia kompatybilność ze standardowymi sieciami zasilającymi.
• Technologia Push-In: Beznarzędziowy montaż przewodów znacząco skraca czas prefabrykacji szaf sterowniczych.

Zgodność z Normami

Stycznik DILM32-11 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i trwałość w warunkach przemysłowych. Urządzenie jest w pełni zoptymalizowane do współpracy z nowoczesnymi silnikami o wysokiej klasie sprawności IE3, co jest kluczowe w kontekście aktualnych dyrektyw dotyczących efektywności energetycznej. Wspiera kategorie użytkowania takie jak AC-1 (obciążenia nieindukcyjne, piece oporowe), AC-3 (standardowe silniki indukcyjne) oraz AC-4 (rozruch, hamowanie przeciwprądem i praca impulsowa), co potwierdza jego wszechstronność.

Zastosowanie

Dzięki swojej solidnej konstrukcji i wysokim parametrom łączeniowym, stycznik ten znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Automatyka napędowa: Bezpośrednie załączanie standardowych silników indukcyjnych AC w maszynach i liniach produkcyjnych.
• Systemy grzewcze: Sterowanie piecami oporowymi i obciążeniami o małej indukcyjności (kategoria AC-1).
• Ciężkie warunki pracy: Dzięki kategorii AC-4, stycznik doskonale radzi sobie z procesami wymagającymi częstego cofania, podłączania i pracy spowolnionej.
• Rozdzielnice modułowe: Kompaktowa budowa pozwala na optymalne wykorzystanie miejsca na szynie DIN w szafach sterowniczych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN 35 mm. Podczas podłączania przewodów do zacisków Push-In należy upewnić się, że końcówki przewodów są odpowiednio odizolowane lub zakończone tulejkami zaciskowymi. Brak konieczności użycia śrubokręta do zaciskania przewodów przyspiesza pracę, jednak należy pamiętać o zachowaniu odpowiedniego promienia gięcia kabli. W przypadku montażu w obudowie, należy uwzględnić obniżenie prądu cieplnego Ith do wartości 36 A ze względu na ograniczone odprowadzanie ciepła.

FAQ

• Czy ten stycznik nadaje się do silników energooszczędnych? Tak, producent wyraźnie wskazuje, że model ten jest odpowiedni dla silników o klasie sprawności IE3.
• Co oznacza technologia Push-In w tym modelu? Jest to system zacisków sprężynowych, który umożliwia wpięcie przewodu bez użycia narzędzi, co gwarantuje stałą siłę docisku przez cały okres eksploatacji.
• Jakie są parametry styków pomocniczych? Stycznik posiada fabrycznie wbudowany jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC), co pozwala na realizację blokad elektrycznych lub sygnalizacji stanu pracy bez dokupowania dodatkowych modułów.
