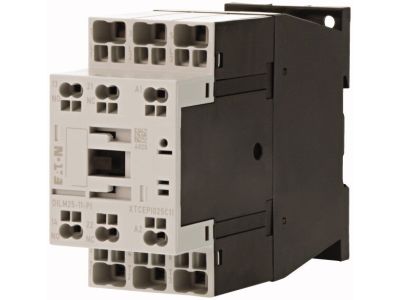

Stycznik mocy DILM 25A 3P 11kW 24V DC 1NO 1NC DILM25-11(RDC24)-PI | 199288 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON DILM25-11(RDC24)-PI to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Jako element serii DILM, charakteryzuje się wyjątkową trwałością mechaniczną oraz elektryczną. Urządzenie zostało wyposażone w innowacyjny system zacisków sprężynowych typu Push-In, co pozwala na błyskawiczny montaż przewodów bez użycia narzędzi, gwarantując jednocześnie stałą siłę docisku i odporność na wstrząsy.

• Wysoka wydajność: Znamionowy prąd pracy w kategorii AC-3 (400V) wynosi 25 A, co przekłada się na zdolność łączenia silników o mocy do 11 kW.
• Wszechstronność sterowania: Cewka zasilana napięciem 24V DC (RDC24) zapewnia stabilną pracę w układach automatyki prądu stałego.
• Konfiguracja styków: Urządzenie posiada wbudowany układ styków pomocniczych 1NO (zwierny) oraz 1NC (rozwierny), co umożliwia realizację układów podtrzymania oraz sygnalizacji stanu pracy.
• Kompatybilność z IE3: Stycznik jest w pełni przystosowany do obsługi nowoczesnych silników o wysokiej klasie efektywności energetycznej IE3, które charakteryzują się wyższymi prądami rozruchowymi.
• Bezpieczeństwo: Wyposażenie w zestyk lustrzany (mirror contact) pozwala na bezpieczne monitorowanie stanu styków głównych w układach bezpieczeństwa.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Elementy łączeniowe są w pełni zgodne z normą EN 50012, co definiuje precyzyjne oznaczenia zacisków i układów styków pomocniczych dla styczników mocy. Urządzenie zostało zaprojektowane do pracy w kategoriach użytkowania AC-1 (obciążenia nieindukcyjne, np. piece oporowe), AC-3/AC-3e (standardowe silniki indukcyjne) oraz AC-4 (silniki klatkowe w trybie nawrotnym lub impulsowym). Dzięki temu inżynierowie mają pewność, że stycznik zachowa swoje parametry nawet przy ciężkim rozruchu i hamowaniu przeciwprądowym.

Zastosowanie

Stycznik EATON DILM25-11(RDC24)-PI znajduje szerokie zastosowanie w nowoczesnych systemach sterowania napędami. Dzięki prądowi termicznemu Ith wynoszącemu 45 A w otwartej przestrzeni, doskonale radzi sobie w szafach sterowniczych o dużym zagęszczeniu komponentów. Główne obszary wykorzystania to:

• Sterowanie silnikami trójfazowymi w przemyśle maszynowym i procesowym.
• Układy ogrzewania przemysłowego (kategoria AC-1, prąd do 45 A).
• Systemy wentylacji i klimatyzacji (HVAC).
• Zaawansowane układy automatyki wymagające szybkiego montażu Push-In i sterowania 24V DC.
• Aplikacje wymagające częstego łączenia (tryb impulsowy AC-4).

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie montażowej DIN 35 mm. Dzięki technologii Push-In, przewody sztywne lub elastyczne z tulejkami można wprowadzać bezpośrednio do zacisku, co redukuje czas instalacji nawet o 50%. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych w przypadku montażu wielu urządzeń obok siebie. Urządzenie umożliwia rozbudowę o dodatkowe moduły wyłączników pomocniczych serii DILM32-XHI…-PI lub DILA-XHI(V)…-PI, co pozwala na elastyczne dopasowanie do logiki sterowania bez konieczności wymiany głównego aparatu.

FAQ

• Czy zaciski Push-In wymagają okresowego dokręcania? Nie, technologia sprężynowa Push-In eliminuje konieczność okresowej kontroli momentu dokręcania śrub, co jest kluczowe w środowiskach narażonych na wibracje.
• Czy ten stycznik może pracować z silnikami o mocy 11kW? Tak, przy napięciu 380V/400V w kategorii AC-3, maksymalna moc znamionowa wynosi dokładnie 11 kW.
• Co oznacza funkcja "zestyk mirror"? Jest to funkcja bezpieczeństwa gwarantująca, że styk pomocniczy NC nie zamknie się, dopóki którykolwiek ze styków głównych pozostaje zamknięty (zgodnie z IEC 60947-4-1).
• Czy urządzenie posiada wbudowane styki pomocnicze? Tak, stycznik posiada fabrycznie 1 zestyk zwierny (1NO) oraz 1 zestyk rozwierny (1NC).
