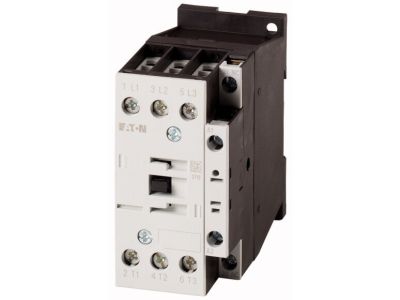

Stycznik mocy DILM 25A 3P 11kW 24V DC 1NC DILM25-01(RDC24) | 277178 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o oznaczeniu DILM25-01(RDC24) to zaawansowany aparat łączeniowy zaprojektowany do pracy w najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym pracy wynoszącym 25 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami trójfazowymi o mocy do 11 kW przy napięciu 400V. Wyposażenie w trzy główne tory prądowe (3P) oraz jeden zintegrowany styk pomocniczy rozwierny (1NC) umożliwia budowanie bezpiecznych układów sterowania i sygnalizacji.

• Wydajność prądowa: Prąd znamionowy 25 A gwarantuje stabilną pracę przy dużych obciążeniach indukcyjnych.
• Sterowanie DC: Cewka zasilana napięciem 24V DC z wbudowanym układem ochronnym (RDC24) zapewnia cichą pracę i niskie zużycie energii.
• Trwałość mechaniczna: Wysoka odporność na liczbę cykli łączeniowych pozwala na długotrwałą eksploatację w systemach automatyki.
• Kompaktowa budowa: Optymalne wymiary obudowy ułatwiają montaż w gęsto upakowanych rozdzielnicach elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC/EN 60947, która definiuje parametry aparatury niskonapięciowej. Posiada certyfikację CE oraz dopuszczenia UL i CSA, co czyni go rozwiązaniem uniwersalnym na rynki globalne. Stopień ochrony zacisków IP20 zapewnia bezpieczeństwo przed przypadkowym dotykiem części pod napięciem przez personel techniczny.

Zastosowanie

Stycznik EATON DILM25-01 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w zakładach produkcyjnych i obiektach komercyjnych. Jest idealnym rozwiązaniem do:

• Sterowania silnikami: Bezpośrednie załączanie i ochrona napędów elektrycznych w maszynach przemysłowych.
• Systemów HVAC: Zarządzanie pracą wentylatorów, pomp oraz układów klimatyzacyjnych.
• Oświetlenia i ogrzewania: Załączanie rozbudowanych sekcji oświetleniowych oraz rezystancyjnych obwodów grzewczych.
• Automatyki budynkowej: Współpraca z kontrolerami PLC i czujnikami temperatury, ciśnienia czy czasu w celu automatyzacji procesów.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie jest przystosowane do szybkiego montażu na standardowej szynie DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Zaciski śrubowe wymagają odpowiedniego dociśnięcia przewodów, aby uniknąć przegrzewania się styków (zalecane użycie wkrętaka dynamometrycznego).
• Przekroje przewodów: Należy stosować przewody o przekroju dostosowanym do prądu znamionowego 25 A, aby zapewnić optymalne odprowadzanie ciepła.
• Odstępy izolacyjne: Zachowanie odpowiednich przestrzeni wokół aparatu wspomaga naturalną konwekcję i chłodzenie urządzenia.
• Blokady: Dzięki stykom pomocniczym możliwe jest łatwe tworzenie blokad elektrycznych w układach nawrotnych (lewo-prawo).

FAQ

1. Czy ten model posiada wbudowany układ przeciwprzepięciowy dla cewki?
Tak, wersje z cewką DC (RDC24) posiadają zintegrowany układ ochronny, co eliminuje konieczność stosowania zewnętrznych ograniczników przepięć.

2. Czy do stycznika można dołożyć dodatkowe styki pomocnicze?
Tak, konstrukcja serii DILM pozwala na montaż czołowych lub bocznych bloków styków pomocniczych, co zwiększa elastyczność konfiguracji układu sterowania.

3. Jakie jest napięcie sterowania tego modelu?
Ten konkretny model jest sterowany napięciem stałym 24V DC, co jest standardem w nowoczesnych systemach automatyki przemysłowej.
