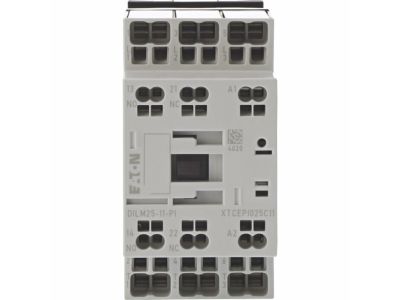

Stycznik mocy DILM 25A 3P 11kW 24V AC 1NO 1NC DILM25-11(24V50/60HZ)-PI | 199286 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 199286 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do niezawodnego sterowania silnikami elektrycznymi oraz innymi odbiornikami energii w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 25 A w kategorii AC-3 (przy napięciu 380 V / 400 V), co pozwala na efektywne zasilanie silników o mocy do 11 kW. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnej technologii zacisków wtykowych Push-In, która znacząco skraca czas montażu i eliminuje konieczność okresowego dokręcania śrub, zapewniając trwałe i odporne na wibracje połączenie przewodów.

• Konfiguracja styków: Urządzenie posiada 3 bieguny główne oraz zintegrowane styki pomocnicze 1NO (normalnie otwarty) i 1NC (normalnie zamknięty), co umożliwia łatwą realizację układów podtrzymania i sygnalizacji.
• Wydajność prądowa: Prąd cieplny umowny Ith przy 40°C wynosi 45 A (w wolnym powietrzu), co świadczy o wysokiej wytrzymałości termicznej komponentu.
• Napięcie sterowania: Cewka zasilana napięciem 24V AC (50/60Hz) jest idealnym rozwiązaniem dla bezpiecznych obwodów sterowania.
• Kompatybilność IE3: Stycznik został zoptymalizowany pod kątem obsługi nowoczesnych silników o wysokiej klasie sprawności IE3, które charakteryzują się wyższymi prądami rozruchowymi.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych instalacjach B2B. Stycznik jest w pełni przystosowany do pracy w kategoriach użytkowania AC-1 (obciążenia nieindukcyjne, piece oporowe), AC-3 (standardowe silniki indukcyjne) oraz AC-4 (silniki indukcyjne pracujące w trybie nawrotnym, hamowanie przeciwprądem). Dzięki wysokiej jakości wykonania, aparat gwarantuje długą żywotność mechaniczną i elektryczną, co przekłada się na minimalizację przestojów w procesach produkcyjnych.

Zastosowanie

Stycznik DILM25-11(24V50/60HZ)-PI znajduje szerokie zastosowanie w automatyce budynkowej i przemysłowej. Jest dedykowany do:

• Sterowania napędami pomp, wentylatorów oraz przenośników taśmowych.
• Zarządzania pracą pieców oporowych i systemów grzewczych (kategoria AC-1).
• Układów rozruchowych silników klatkowych wymagających częstego załączania i wyłączania.
• Aplikacji wymagających szybkiego montażu w szafach sterowniczych dzięki technologii Push-In.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TS35). Dzięki zaciskom typu Push-In, podłączenie przewodów sztywnych lub elastycznych z tulejkami odbywa się poprzez ich bezpośrednie wsunięcie do gniazda, co gwarantuje optymalną siłę docisku bez użycia narzędzi. W przypadku przewodów linkowych bez tulejek, należy zwolnić sprężynę za pomocą śrubokręta. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych oraz o sprawdzeniu poprawności napięcia sterującego 24V AC przed podaniem zasilania na cewkę, aby uniknąć uszkodzenia elementu wykonawczego.

FAQ

• Czy ten stycznik nadaje się do silników o wysokiej sprawności? Tak, model ten jest w pełni kompatybilny z silnikami klasy IE3, uwzględniając ich specyficzną charakterystykę prądową podczas rozruchu.
• Co oznacza technologia Push-In w tym modelu? Jest to system bezśrubowego łączenia przewodów, który zapewnia stały docisk styku, eliminując ryzyko poluzowania się połączenia pod wpływem drgań maszyn.
• Jakie są parametry styków pomocniczych? Stycznik posiada fabrycznie wbudowany jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC), co pozwala na budowę układów rewersyjnych lub sygnalizację stanu pracy bez dokupowania dodatkowych modułów.
