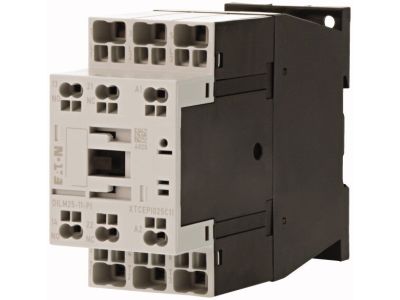

Stycznik mocy DILM 25A 3P 11kW 230V AC 1NO 1NC DILM25-11(230V50HZ,240V60HZ)-PI | 199284 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 199284 to zaawansowane rozwiązanie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się 3-biegunową konstrukcją i jest przystosowane do pracy z prądem znamionowym wynoszącym 25 A w kategorii AC-3 (przy napięciu 400 V), co przekłada się na zdolność sterowania silnikami o mocy do 11 kW. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnej technologii zacisków wtykowych Push-In, która znacząco skraca czas montażu i eliminuje konieczność okresowego dokręcania śrub, zapewniając trwałe i odporne na wstrząsy połączenie elektryczne.

• Wysoka wydajność prądowa: Prąd cieplny umowny Ith przy 40°C wynosi aż 45 A, co pozwala na bezpieczną pracę w trudnych warunkach termicznych.
• Zintegrowane styki pomocnicze: Wyposażenie w fabryczne styki 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) umożliwia łatwą realizację układów podtrzymania oraz sygnalizacji stanu pracy.
• Kompatybilność z silnikami IE3: Konstrukcja stycznika została zoptymalizowana pod kątem obsługi silników o wysokiej klasie sprawności IE3, które charakteryzują się wyższymi prądami rozruchowymi.
• Napięcie sterujące: Cewka zasilana napięciem 230V AC (50Hz) / 240V AC (60Hz) jest standardem w większości szaf sterowniczych.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości, co jest niezbędne w profesjonalnych instalacjach B2B. Stycznik został zaprojektowany zgodnie z normą IEC/EN 60947, co gwarantuje jego niezawodność w kategoriach użytkowania AC-1, AC-3 oraz AC-4. Dzięki temu urządzenie jest dopuszczone do pracy w systemach automatyki na całym świecie, zapewniając pełną koordynację zabezpieczeń i bezpieczeństwo obsługi technicznej.

Zastosowanie

Stycznik DILM25-11 znajduje szerokie zastosowanie w różnorodnych gałęziach przemysłu i elektroenergetyki:

• Kategoria AC-3: Idealny do standardowych silników indukcyjnych, zapewniając ich efektywny rozruch oraz bezpieczne wyłączanie w trakcie pracy.
• Kategoria AC-1: Doskonale sprawdza się przy obciążeniach nieindukcyjnych, takich jak piece oporowe czy systemy ogrzewania przemysłowego.
• Kategoria AC-4: Przystosowany do ciężkich warunków pracy, w tym do pracy impulsowej, nawrotnej oraz hamowania przeciwprądem.
• Systemy HVAC: Sterowanie wentylatorami i pompami w dużych obiektach komercyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Dzięki technologii Push-In, przewody sztywne lub elastyczne z tulejkami można montować poprzez bezpośrednie wciśnięcie w zacisk, co gwarantuje optymalny docisk bez użycia narzędzi. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm. Należy zachować odpowiednie odstępy wentylacyjne w przypadku montażu wielu urządzeń obok siebie w obudowie, pamiętając, że prąd cieplny w obudowie wynosi 36 A. Przed uruchomieniem należy zweryfikować poprawność napięcia zasilania cewki (230V AC).

FAQ

• Czy zaciski Push-In są odporne na wibracje? Tak, technologia wtykowa zapewnia stałą siłę docisku, która jest znacznie bardziej odporna na poluzowanie pod wpływem drgań niż tradycyjne zaciski śrubowe.
• Czy ten stycznik nadaje się do silników o mocy 11kW? Tak, przy napięciu 400V AC-3 stycznik ten jest dedykowany do silników o mocy znamionowej 11 kW.
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, seria DILM od EATON pozwala na rozbudowę o dodatkowe moduły styków pomocniczych montowanych czołowo lub bocznie.
